自城自作031 外壁工事 その2

11月も 終わりですね。
長崎県諫早市の いいもり自然農園では 先日23日に 初霜が認められました。
朝の冷えが強まると 冬野菜に甘味がのってくる
大根、ニンジン、キャベツに 白菜、美味しい季節になりました。

さて、今月の自城自作は 外壁工事 その2
いよいよ 杉の下見板を 外壁に鎧張りしていきます。

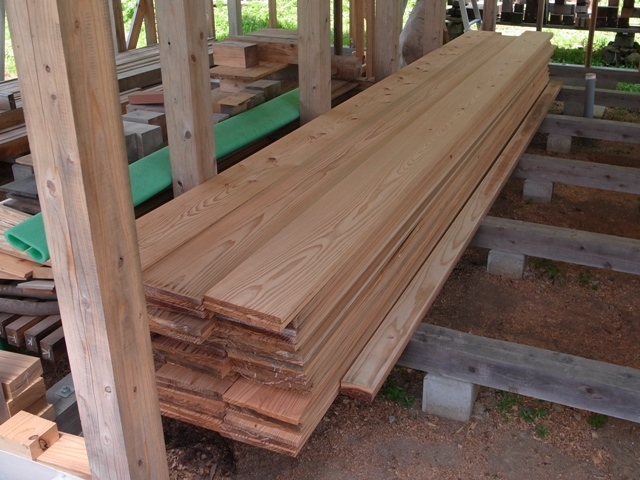

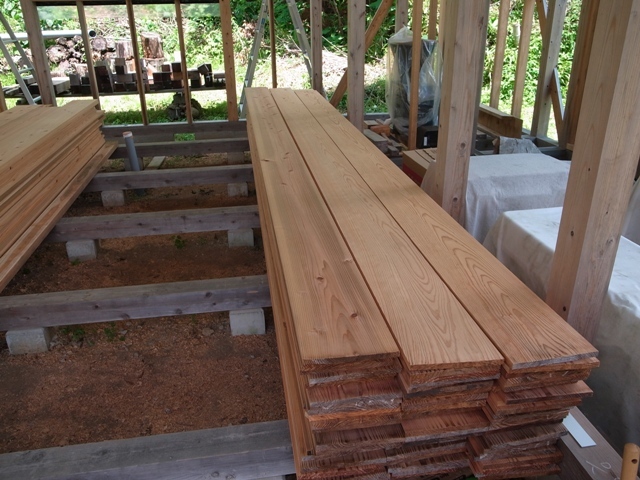

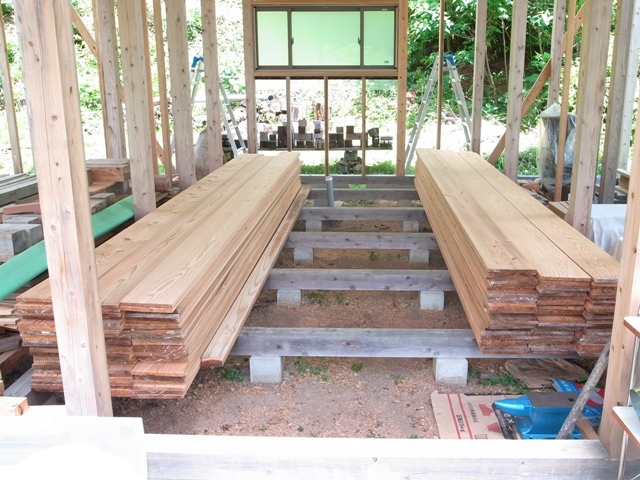

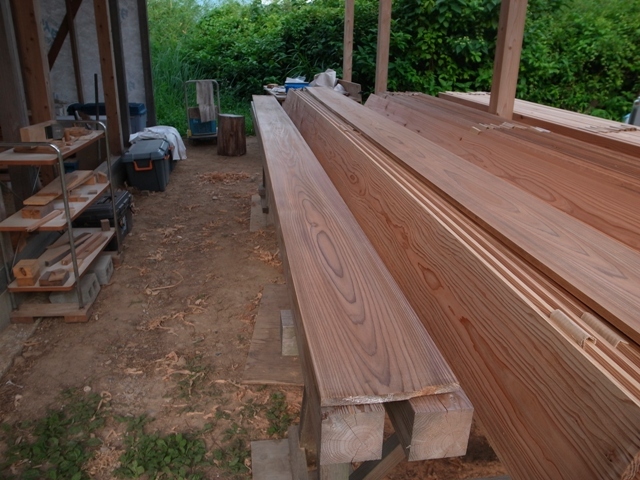

こちらが その下見板 4m材 150枚、幅7寸 × 厚み5分
市場に在庫があるとのことで 現物をみて購入を決定
阿蘇小国産 木目の詰まった 良質な杉材 です。
荒材のカンナ掛けは 大変なので プレナー処理を依頼
原材の厚みは 15mm(5分)ですが、プレナー処理で 14mm になっています。
手カンナで仕上げるので 多少の荒は残ってもよい と 依頼した結果です。

鎧張りの事前準備として

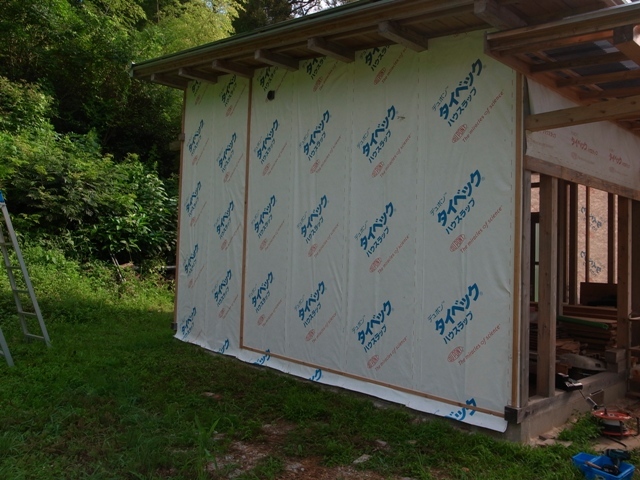

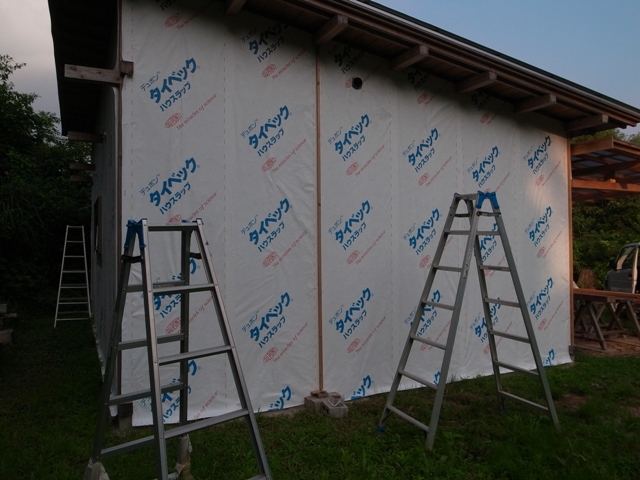

下見板のつなぎ目部分 と 端部の柱に 見切縁を取り付けます。

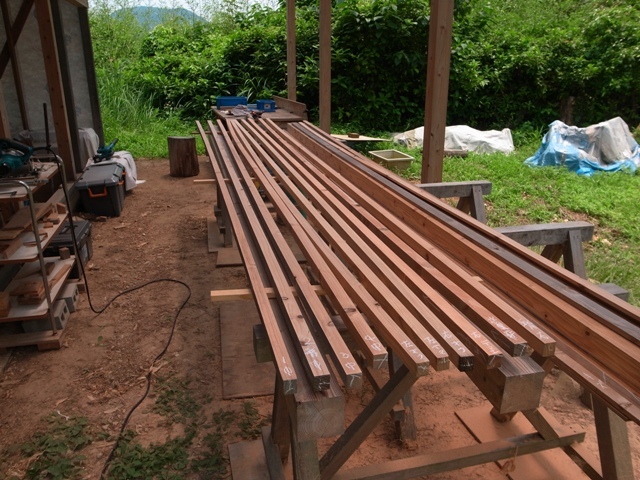

見切縁は 下見板の木口を隠すための部材、30mm角に 加工します。
木口を雨風に晒したくないので つなぎ目は 高さ方向で 統一
左右側面は 6尺と12尺 間隔で 2列で割り付け
背面は 6尺と9尺、9尺 間隔で 3列で割り付け
4mの材を一人でハンドリングするイメージの中で
見切縁は 事前に取り付ける必要あり と判断しました。

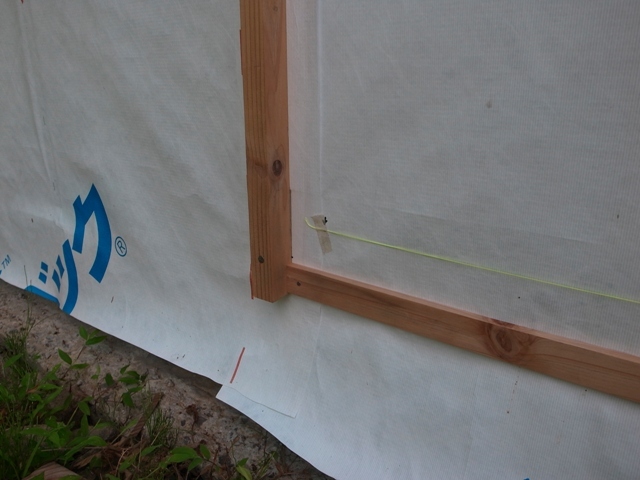

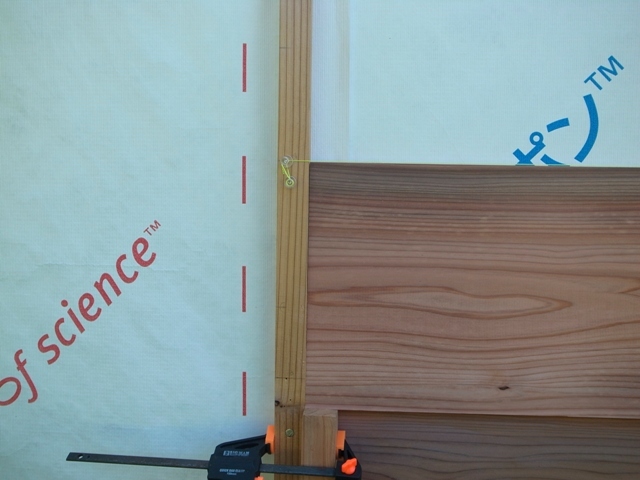

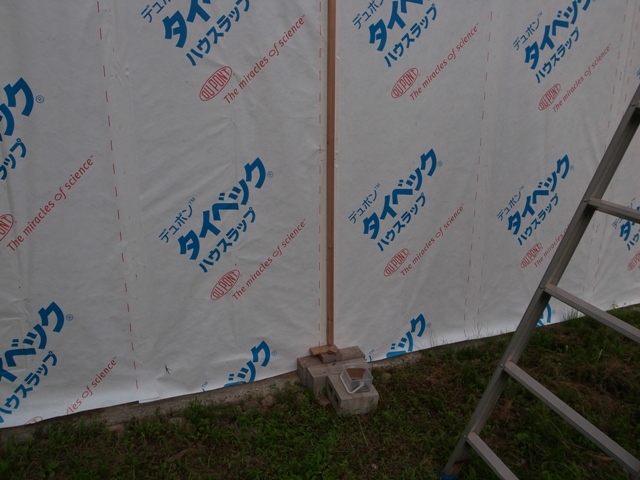

こんな感じで 釘65mmで 固定

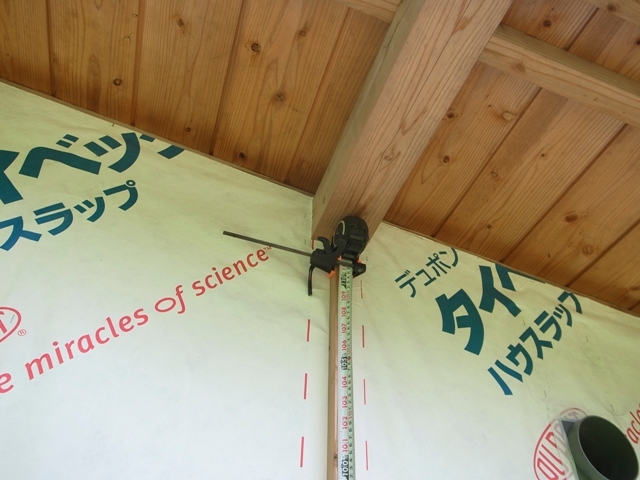

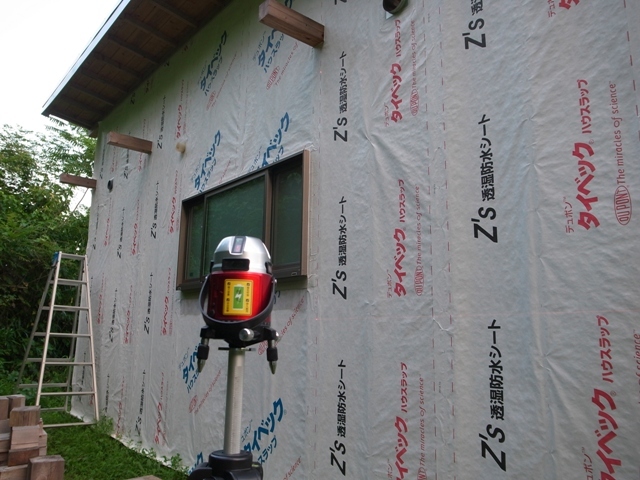

垂直位置は レーザー墨出し器で マーキング
本当に 便利な 相棒 です。

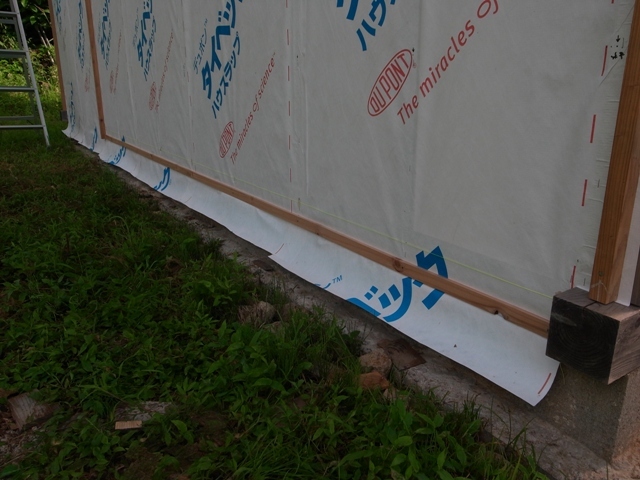

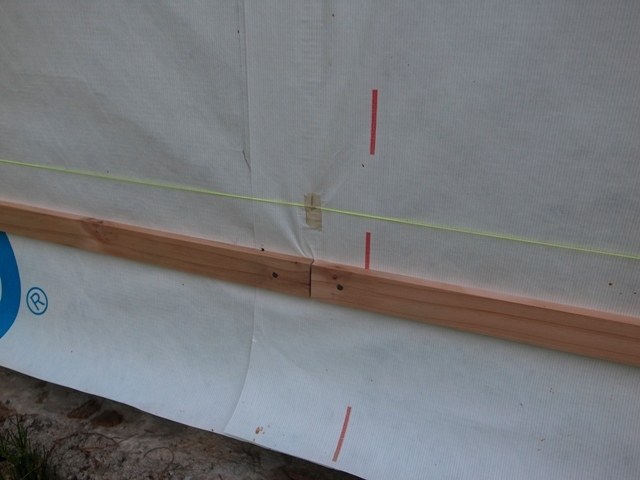

もうひとつ、最下段の下見板に 傾きを作るため 小割を取り付けます。
下見板の厚みは14mm、傾きが同じになるよう 取り付け位置より 厚みは9mmに決定
幅30mm 見切縁の余材を利用し、手カンナで 厚みを調整

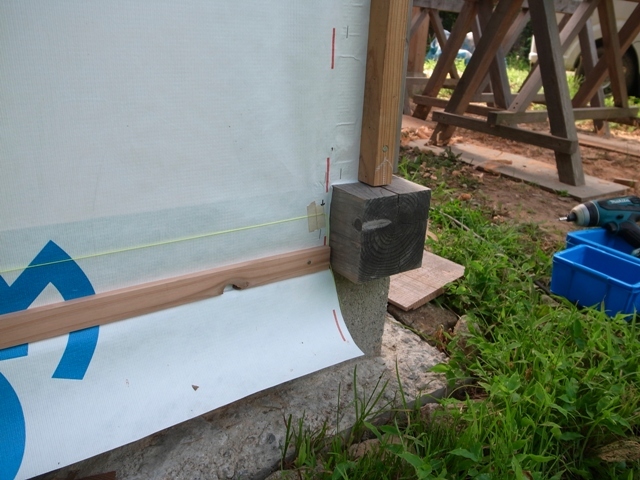

こんな感じで 釘32mmで固定

下見板は 等間隔で 水平にピシッと張りたい

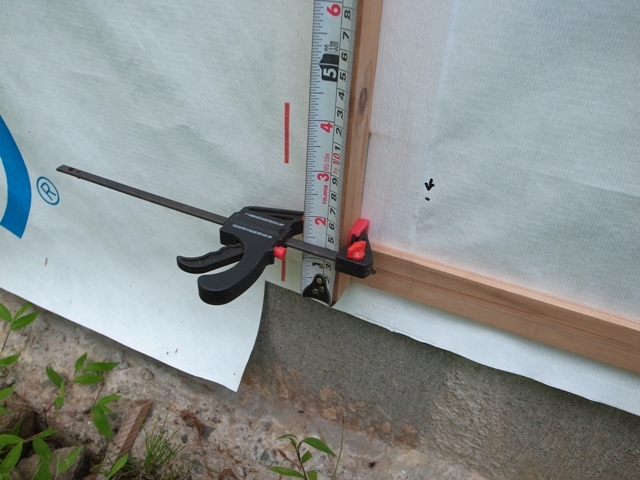

そのために 段毎の取り付け位置を 見切縁にマーキングしていきます。
幅7寸、重ねを1寸として 6寸毎に マーク

最下段からスタートし、最上段まで 張っていくと どうなるか
初めての経験なので 細かいところのイメージが 湧きません
練習を兼ねて 左側面12尺の一列 最上段まで 一気に張ってみます。

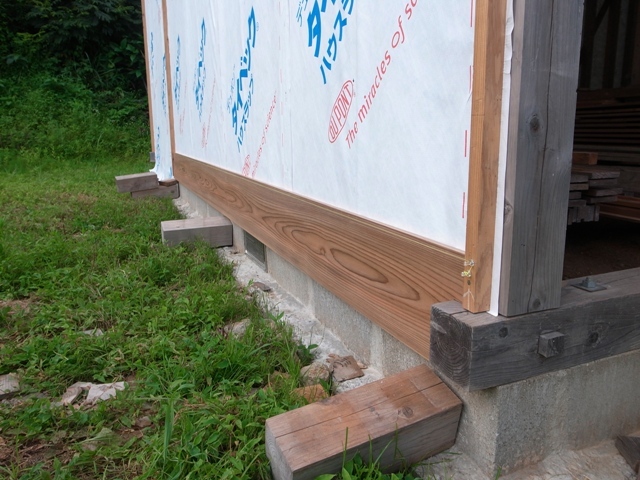

最下段に取り付ける一枚、雨の影響を最も受けるため
湿気に強いといわれる 黒っぽい材を選択

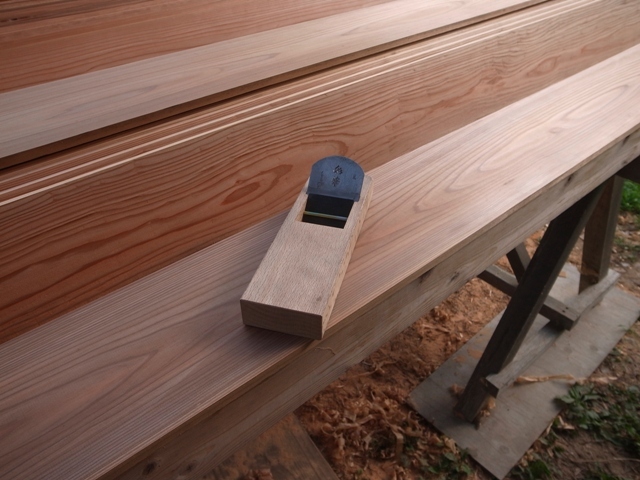

表面は 若干の荒 や 機械カンナの跡 が残っているので 手カンナで 仕上げます。

この機会に 手カンナも極める と意気込み 寸八も購入(鉄心斉芳楽作 彩華)

端部は 直角にきれいにカットするため

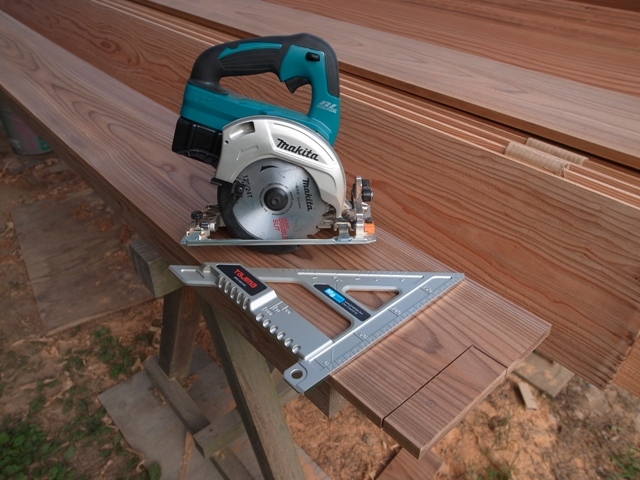

125mm充電式マルノコ(マキタ HS470D)に
丸ノコガイド(タジマ MRG-M9045M)も 新調しました。
この充電式マルノコ、評判通り 使い勝手が すばらしい
重さ、大きさ、バランス、そして コードレス、大変満足 できます。

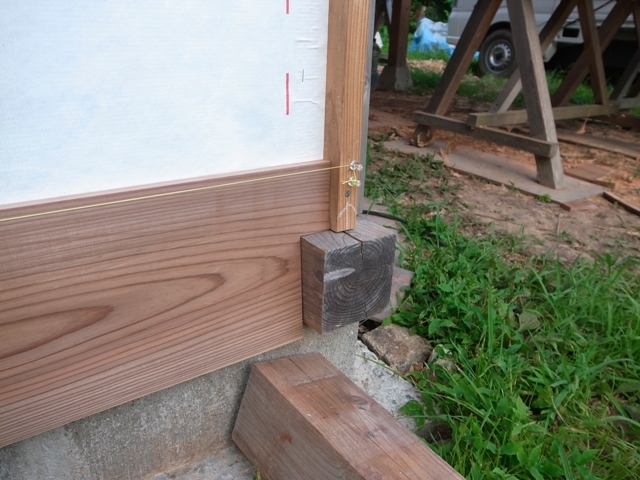

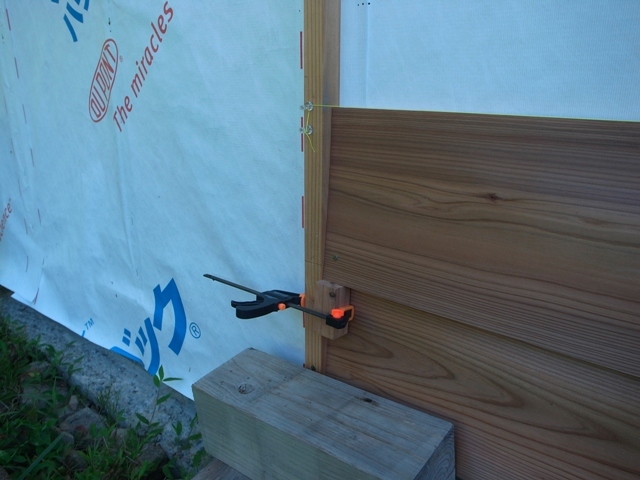

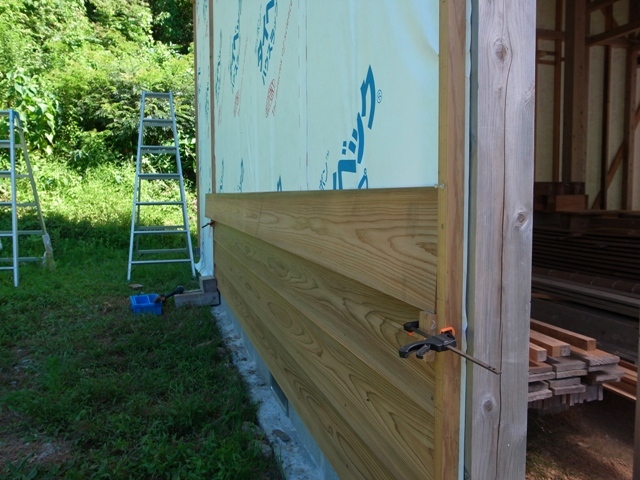

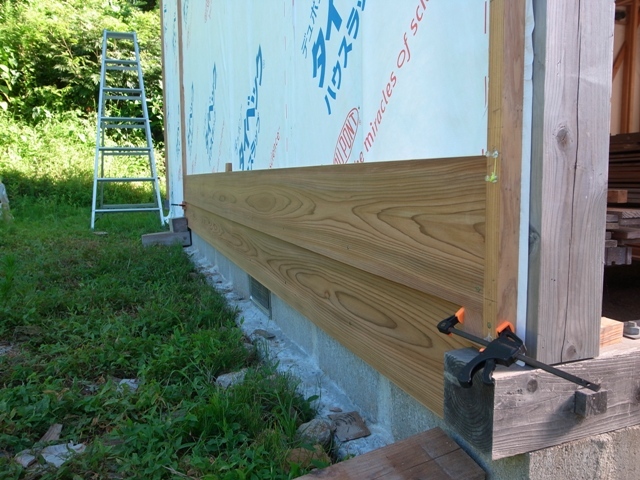

張り付け状況です。表側は 木表、手カンナを掛けると ツヤの違いを実感します。
見切縁のマーク位置に水糸を張って、水平を確認しながら 1.5尺間隔で 釘1本留め
できる限り 反りをとりながら 下穴を開けて 釘打ち、両端を仮留めして 中央、他 の順番
反りによる 上下方向 1mmくらいのズレは 許容します。
無理に伸ばしても 釘1本の保持力は弱く 戻されてしまいます。

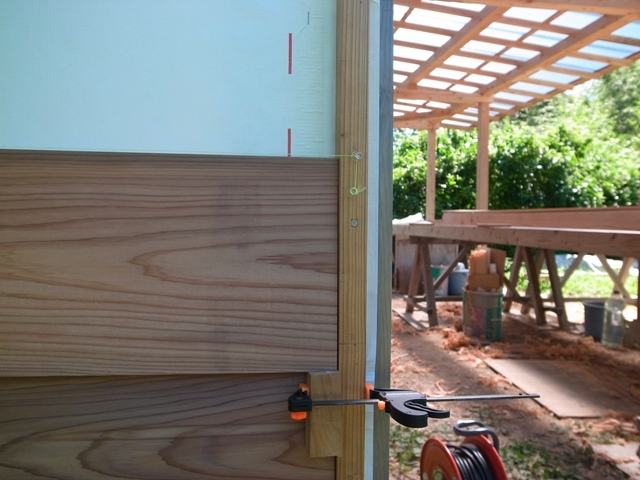

二段目

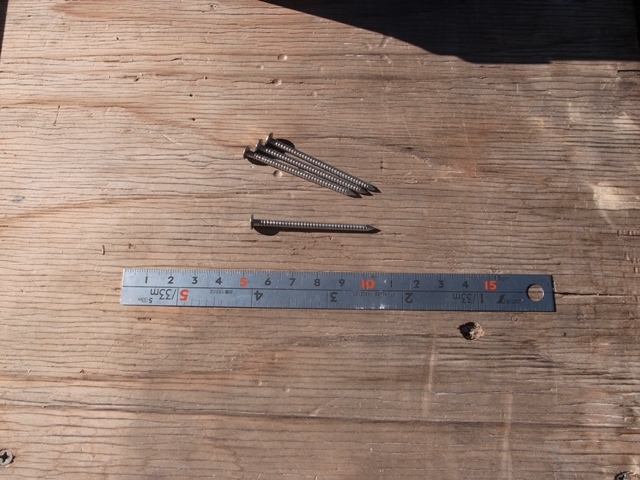

釘は ステンリング釘50mm
板の厚み14mm、下の板を挟むので フリーな部分が14mm、
柱への打ち込み深さは 22mm、もう少し長くても いいかなと思いながら
次の長さは 65mmなので これに決定

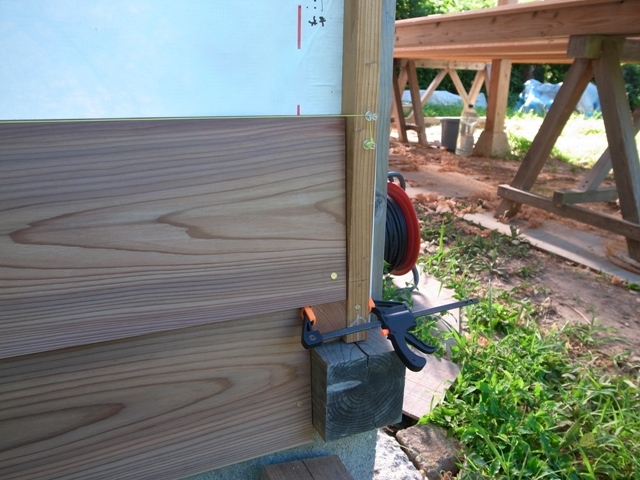

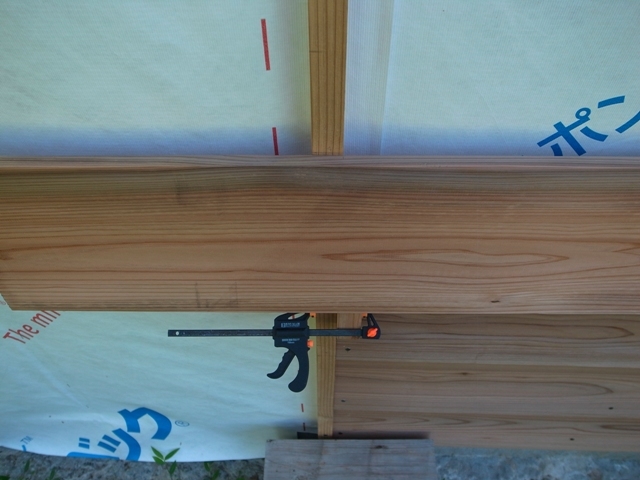

下見板の長さは 片方を仮り置きして 現物合わせで カット
大変です。

カット前

カット後

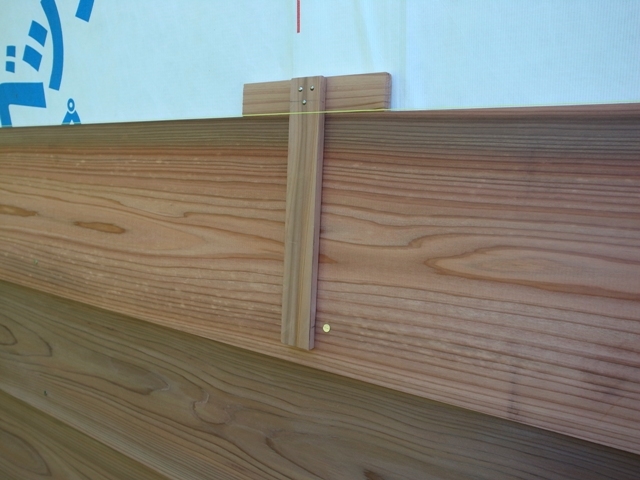

釘位置は 自作T定規で マーク、下の板を 一緒に打ち付けないよう
万一に備え 下穴を開ける際 ドリルの抵抗変化を意識します。
幅方向 釘1本で 固定する鎧張り
下見板は 天然無垢の杉材、雨や湿気で 膨張し、直射や乾燥で 収縮し反りかえる
釘1本にすることで 四季を通じた 日本の厳しい環境変化に 柔軟に適応しています。

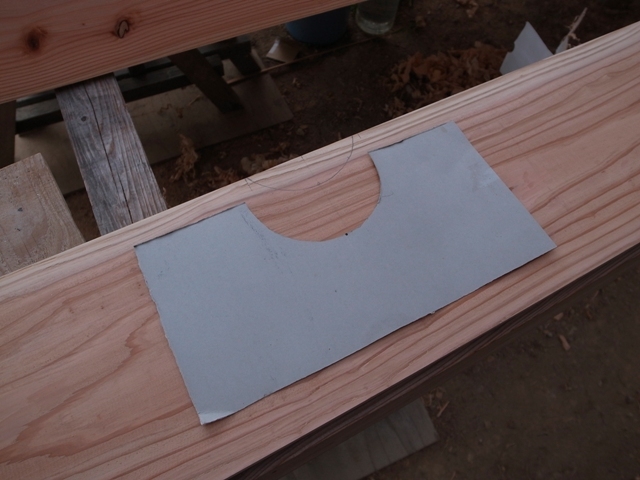

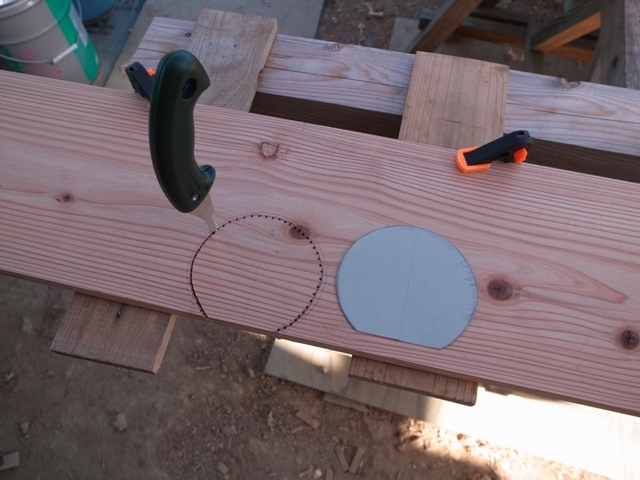

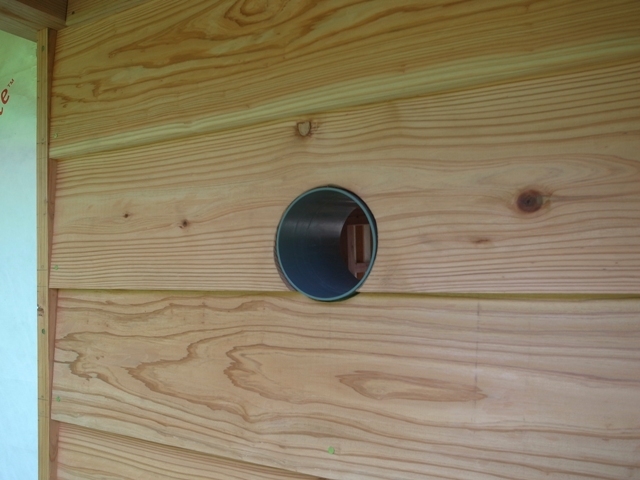

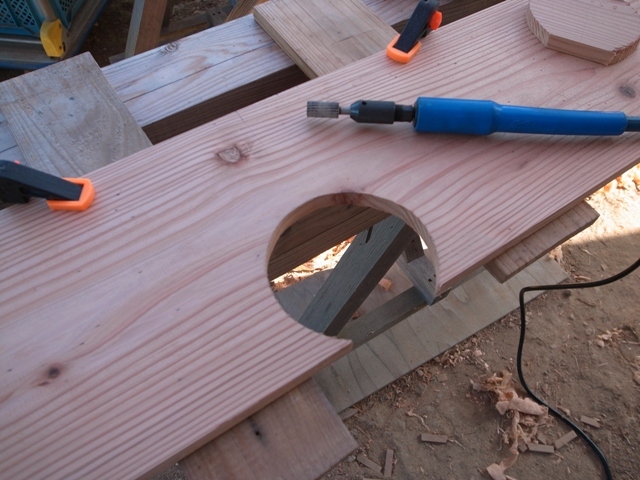

こちらは 通気口の切欠き部分

現物合わせで 切欠き位置を確認し カット

位置取りが甘いと 微調整に 手間取る
3mmくらいの余裕は 必要です。

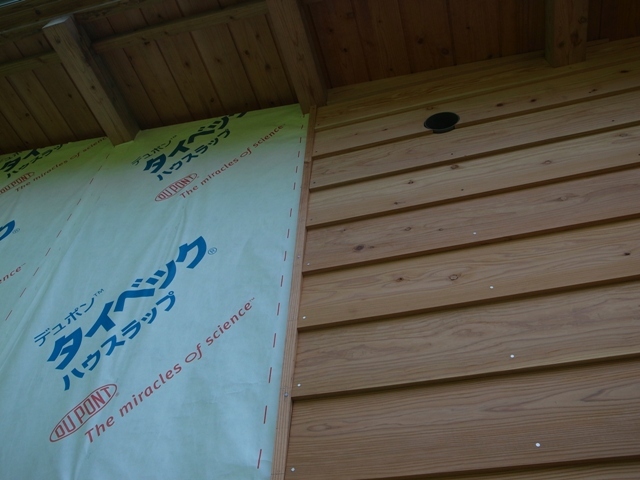

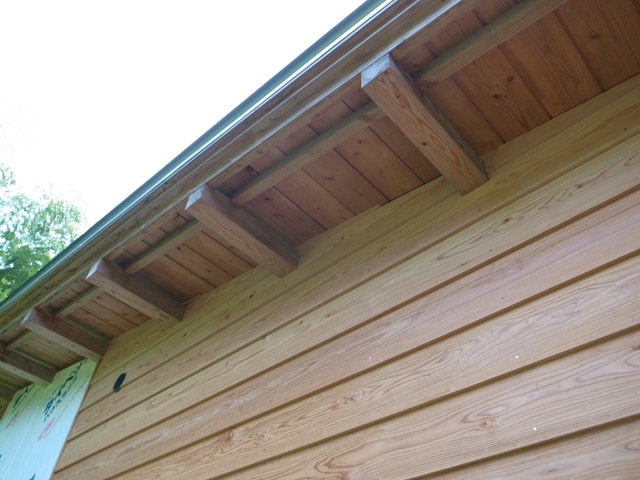

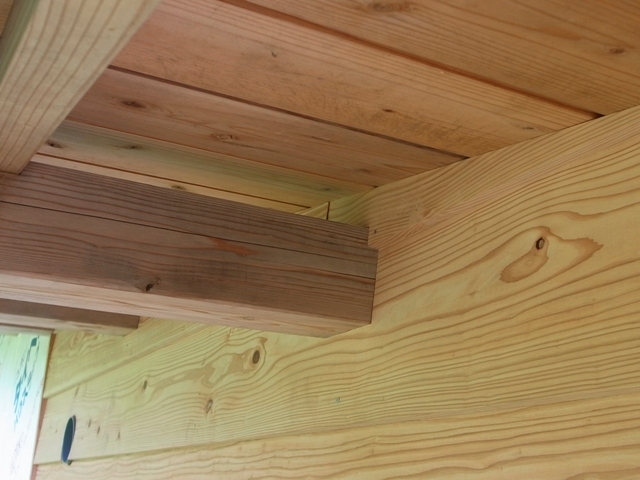

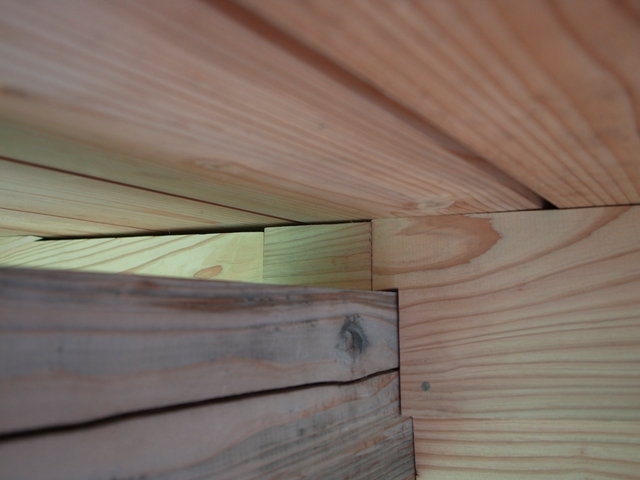

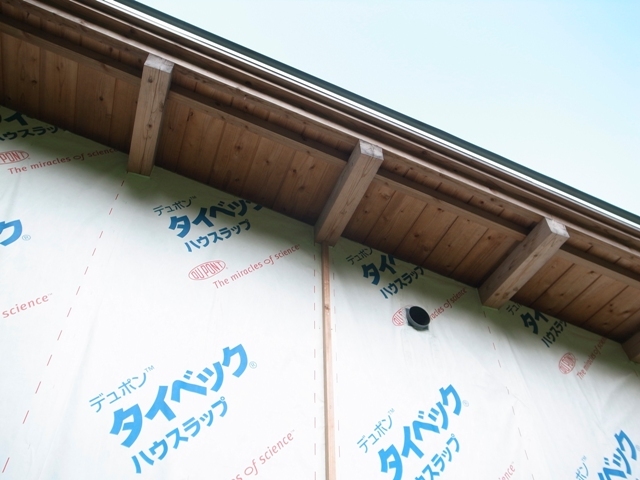

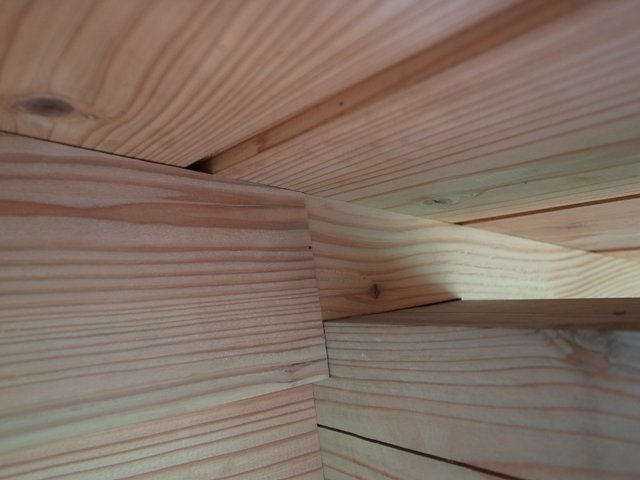

最上段も 屋根の傾斜に合わせて すき間なく 張ります。

不用意な開口部は 後で虫が棲み付く可能性をイメージし
ピースを補うことで 修正、試行錯誤しています。

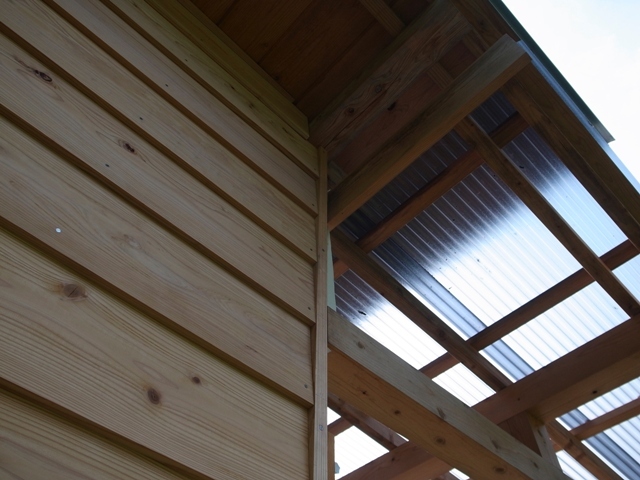

見切縁への納まりは いい感じ

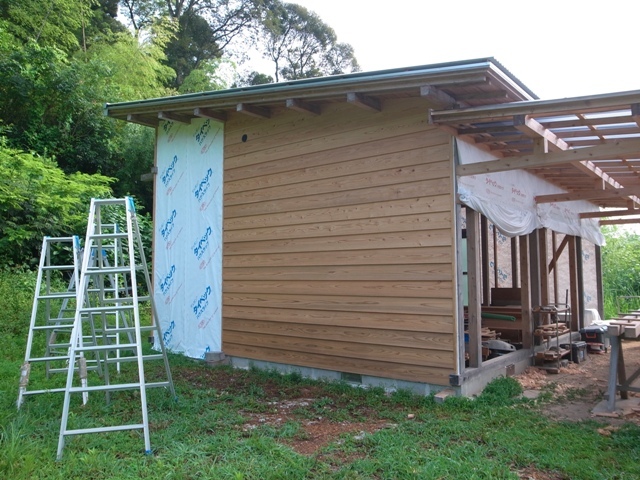

こうして なんとか 左側面 12尺 一列、小国杉 下見板 の 鎧張り 完了 です。

一列を仕上げてみて
下見板の表面は 手カンナの仕上げで 目立つ荒はとれるものの、全体に 反り や ゆがみ があり
寸八で 表面をツルツルに仕上げるのは 難しいことを実感します。
槍カンナで仕上げた表面は ツルツルで雨水も弾く といわれると 体験してみたくなります。

次回は この後 いろいろ取り組んだ 試行錯誤の内容を加えながら
引き続き 外壁工事の状況を 紹介していきます。

来月は 師走、月末は 年始挨拶の準備なので 自城自作の紹介は 年明けになります。
どうぞ お楽しみに!
