自城自作017 化粧野地板

淀工事が 完了し 屋根の枠が 完成、屋根工事も 佳境に入ります。
天井となる 化粧野地板 の 作成 と 設置工事 です。
幅180㎜×厚み15㎜×長さ2m の 野地板 200枚
表面は 荒れており、すべての化粧面に カンナ掛けが 必要です。
掛りをよくするため、数ヶ月前に 購入し 天日干しで 自然乾燥
4mの桟木(幅45㎜×厚み15㎜)を 間に挟み 一枚ごとに 通気層を確保しています。
カンナ掛けは 電気カンナ を使用します。

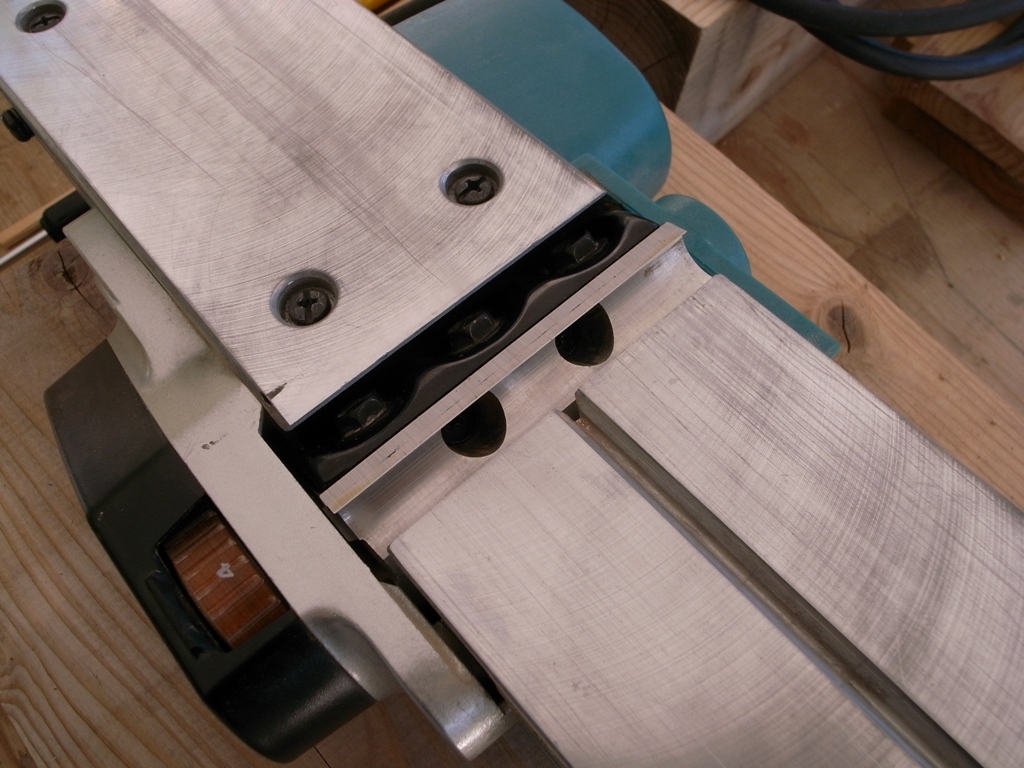

事前に行った メンテナンス、刃高調整、写真は 切削幅110㎜の マキタ 1911BSP(替刃式)

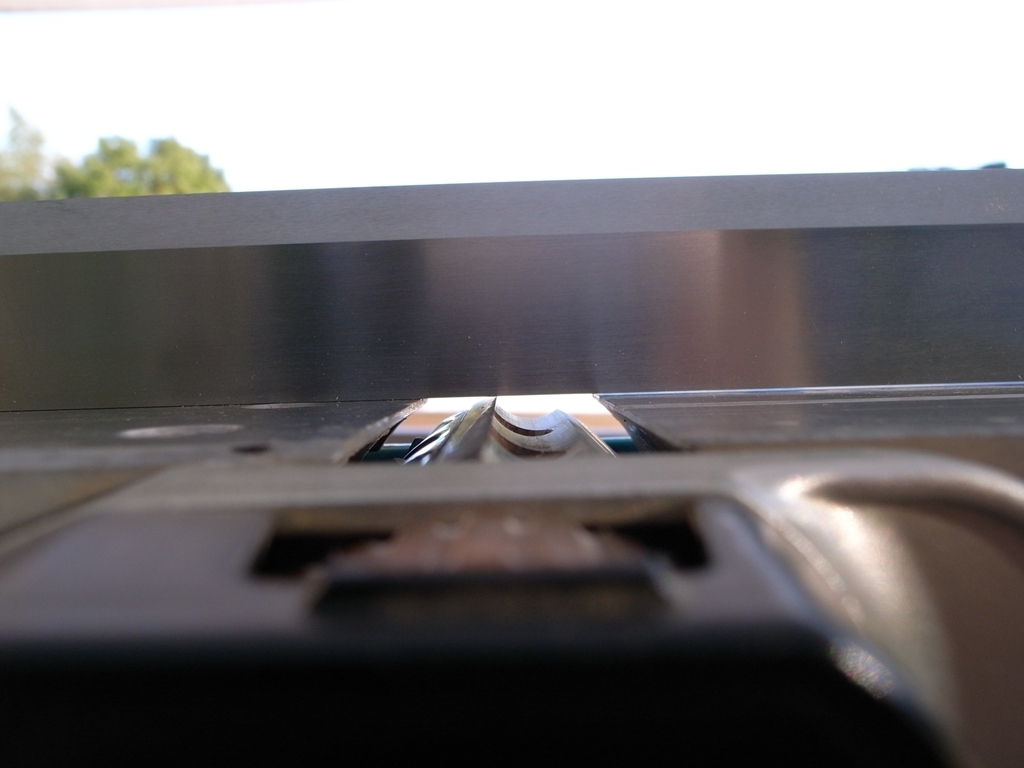

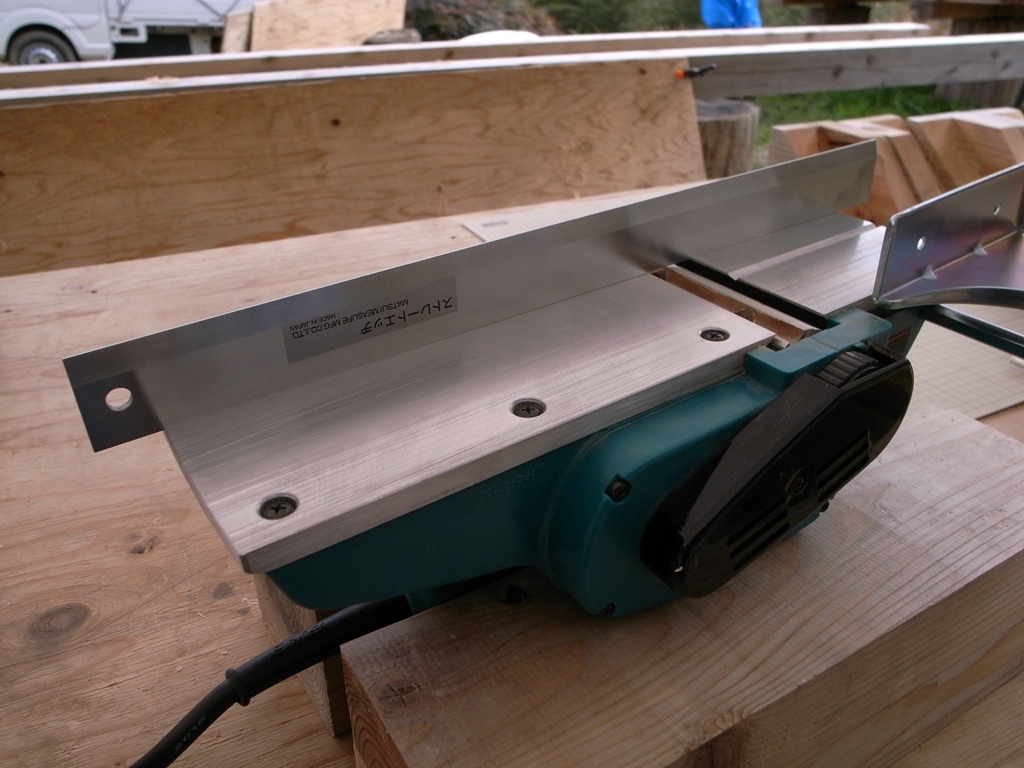

ストレートエッジ(MATUI S-KN-40)を ベースに置いて、刃先と ベースが 一致するよう 刃高を調整します。
電気カンナは 回転するカンナ胴に 二枚の刃が 固定されています。この刃が 堅い節にあたると ズレてくる
最大2㎜の深さで 切削可能ですが、深くすればするほど ズレる可能性も 高まるようです。
ズレたまま 使っていると 切削面が斜めになったり、二枚の内 一枚でしか 切削できなかったり、違和感を覚えます。
そうなる前に メンテナンスが必要と 経験しました。
こんな感じ
ドライバーで 二つの調整ネジを操作します。
調整に 使用しているドライバー、ベッセル 990 P.2-100
先端磁石が 無いので ドライバー先端が カンナ胴にくっつく 煩わしさから 解放されます。
こちらは 切削幅82㎜の マキタ KP0800ASP(替刃式)
堅い節には 研磨式の方が 優れている という情報より 研磨式に 交換します。
交換部品は 下写真の 替刃式 3点 と 研磨式 刃1枚
構造を 比べると 剛性が だいぶ異なる印象を 受けます。
堅い節に 優れる、見て納得の感アリ

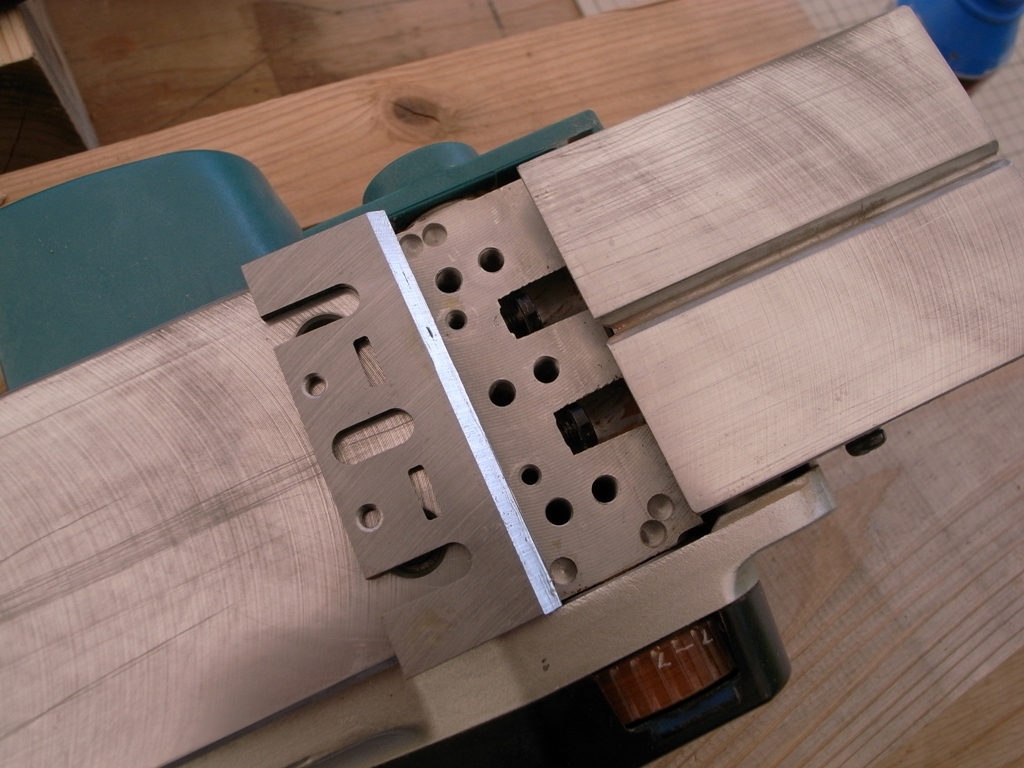

長方形の穴を 刃高調整用の平小ネジ(調整ネジ)のところに セットして
カンナ刃押え板と一緒に 締め付けボルト 3本で 固定します。
こんな感じ
こちらも 刃高を調整します。
注意するポイントは 調整ネジの遊び
三本の締め付けボルトを 締め付けた後 二本の調整ネジを同じ方向に回して 遊びを除去
切削中 刃は 引っ込む方向に 力を受けるので 刃が高くなる方向かと 思います。
ボルト や 調整ネジの操作で 刃が 微妙にズレるので 少しずつ 同じ操作を 繰り返す
結構、大変です。
さて、事前準備が整ったら、いよいよ 野地板化粧面の カンナ掛け です。

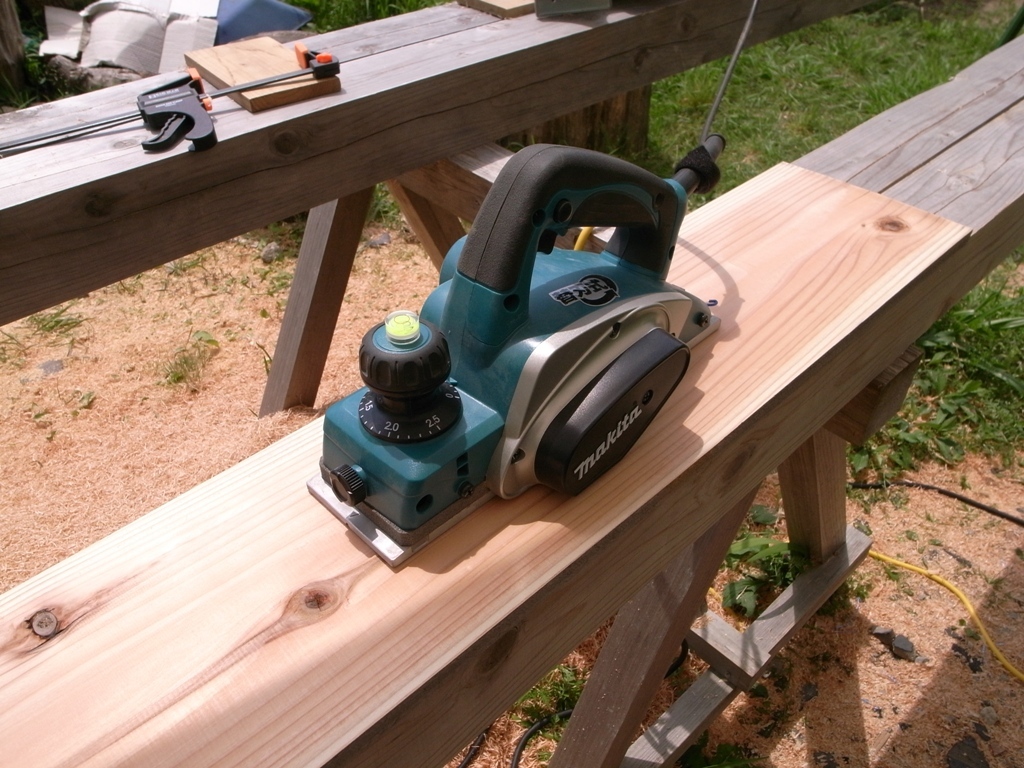

幅180㎜の野地板、110㎜の電気カンナで 左右半分ずつ 削っていきます。
電気カンナの刃は エッジが 直角なので わずかな切削段差も 目立ちます。
そこで エッジを グラインダーで 面取り(齊藤令介 田園生活の教科書 より)
いくぶん 軽減されます。
いわれてみると 手カンナ(平鉋)の刃は エッジが 面取りされています。
両側の切削が終わったところ
それでも 中央の段差が わかる場合が ほとんど です。
その時は 82㎜の方で 微切削、刃高は コンマ数㎜(こちらの刃も 面取り してます)

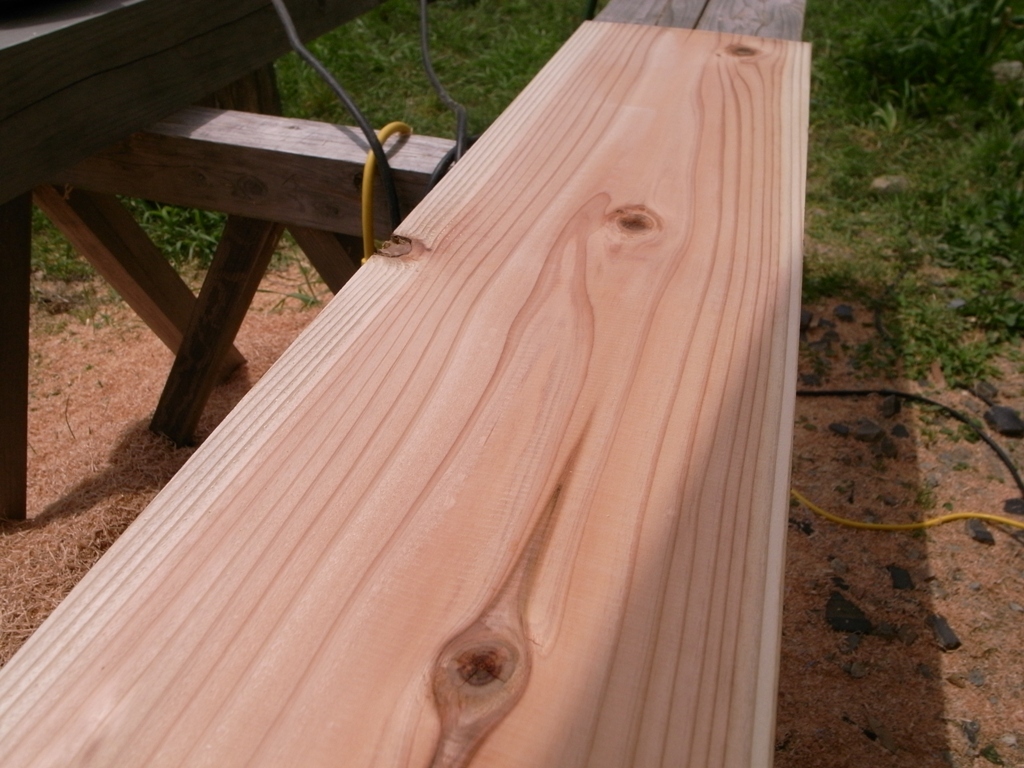

こんな感じにできると 満足

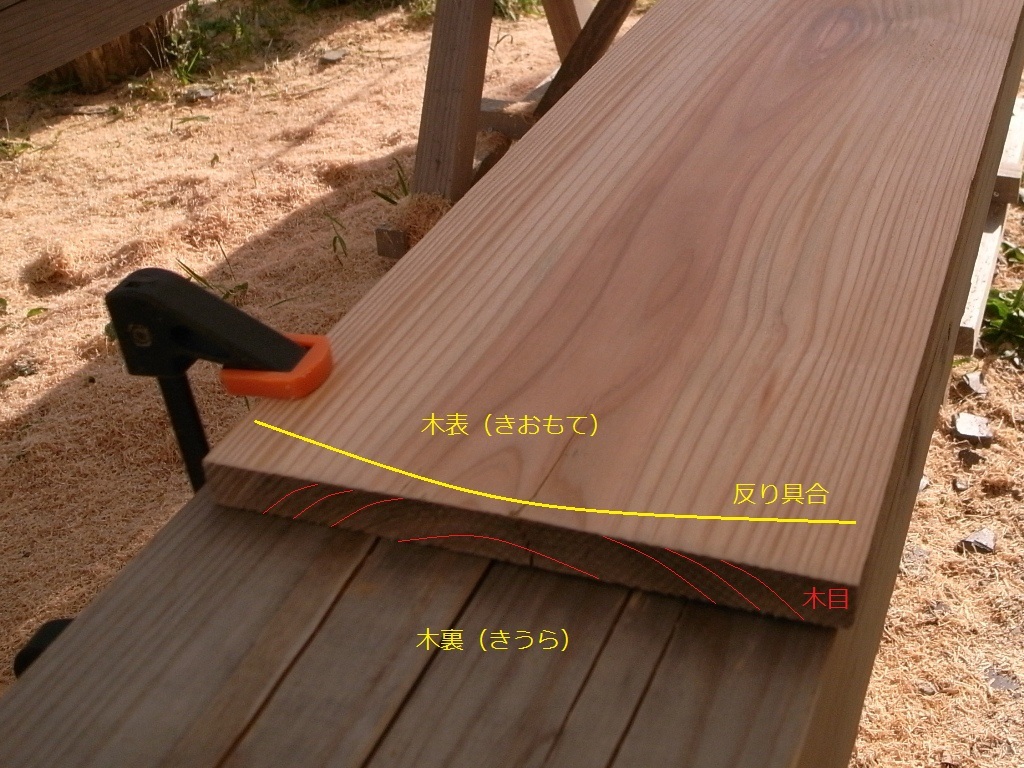

ただ、化粧面は 木表としたので たいてい中央が凹む方向で 反っています。
木は 中心から外側の方が 細胞が大きく 乾燥時の収縮度が 大きいため です。

これが顕著になると 段差を取るのは 難しくなります。
木裏を 直射日光に当てると 当てた面が 一時的に乾燥し 縮むので 反りが逆になる
やっている内に そんなことにも気がつき 一枚一枚 200枚
結構、大変でした。
化粧面のカンナ掛けが 終わったら、次は 板を重ねる部分の 相じゃくり加工です。

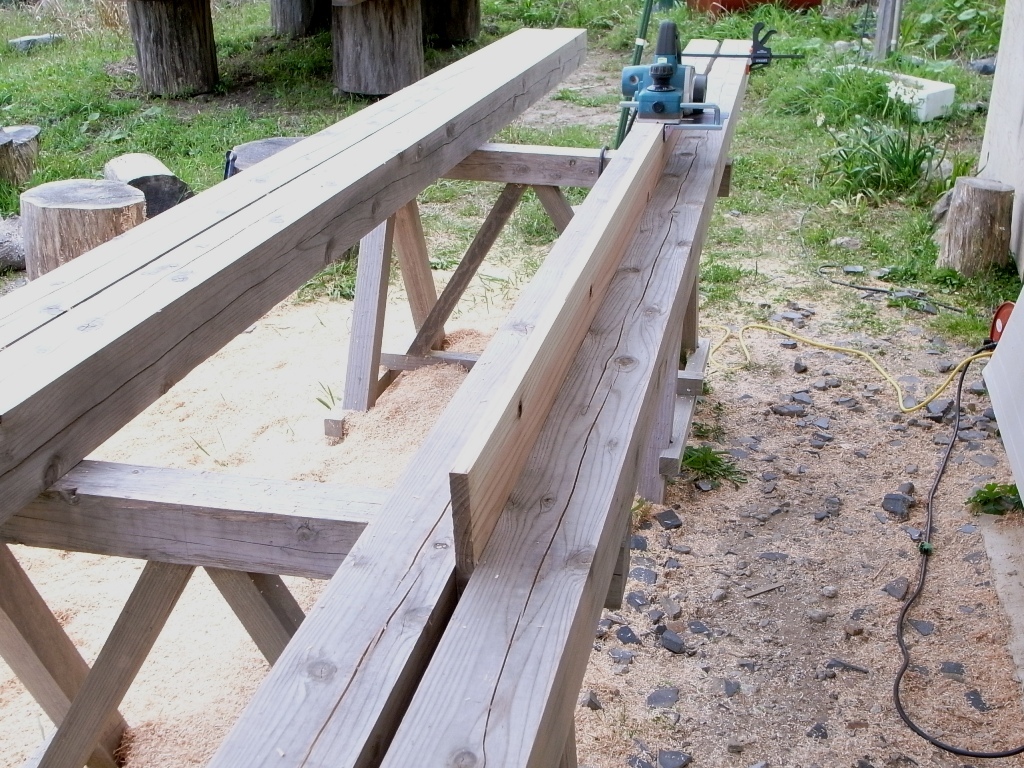

まず 側面を切削し 面を出します。
板は 90㎜の角材で 挟むと 安定しました。
小型ミゾキリ(マキタ 3005BA)を使って 裏は 幅3分
表は 6分 の加工で、3分の目透しが 入るように 加工していきます。
こうして 200枚の 化粧野地板が 完成しました。
次は 室内外の仕切り材の作成です。

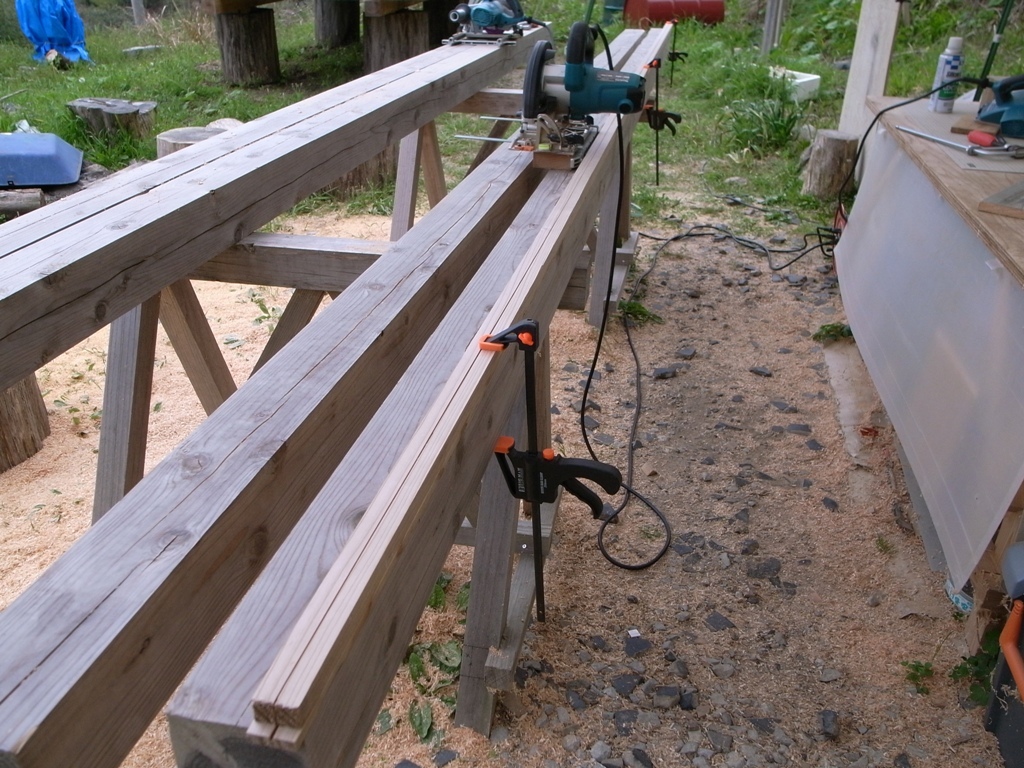

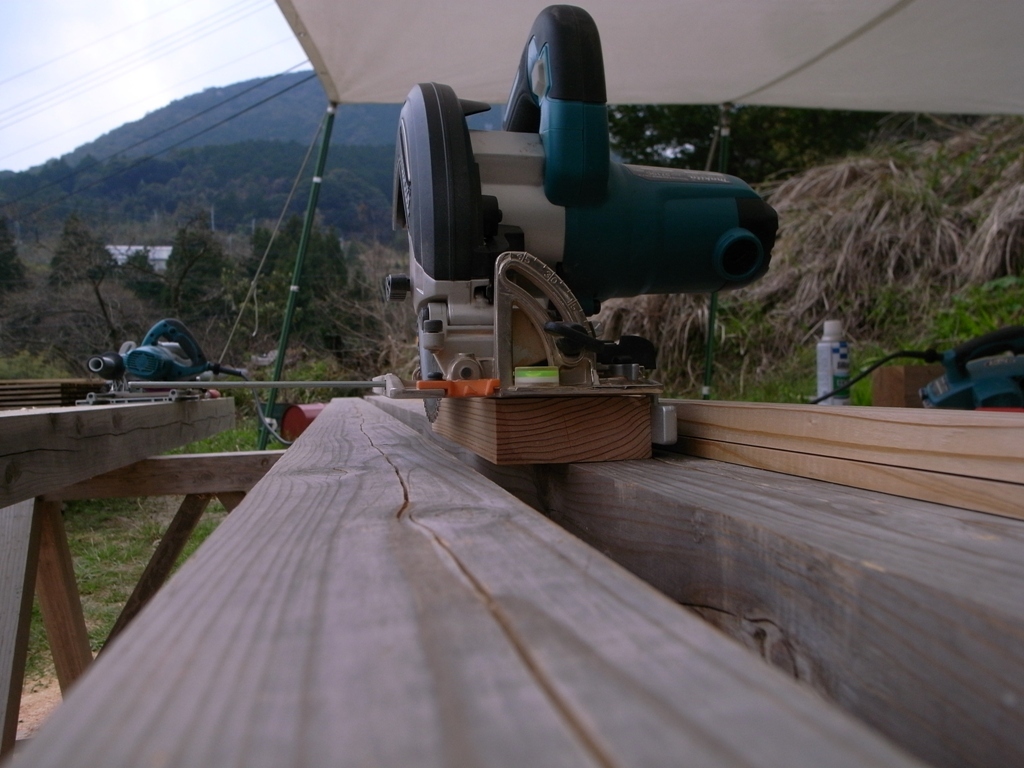

平行定規の当て木を 幅広にしたら 安定して切削できました。

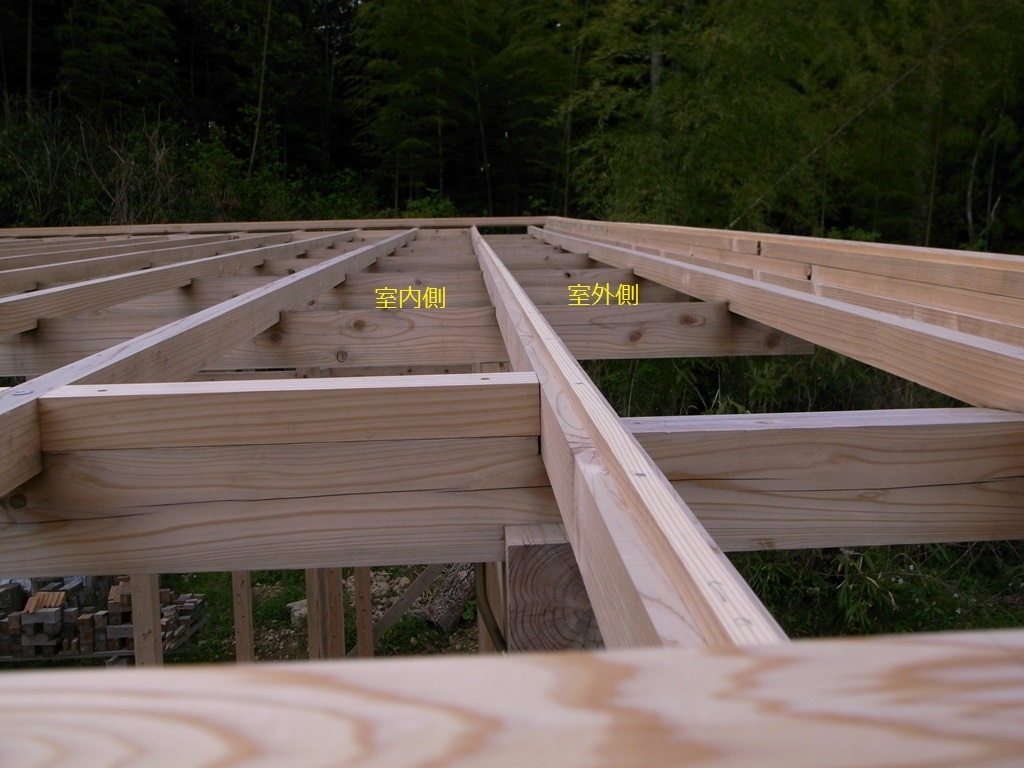

こんな感じで 設置します。

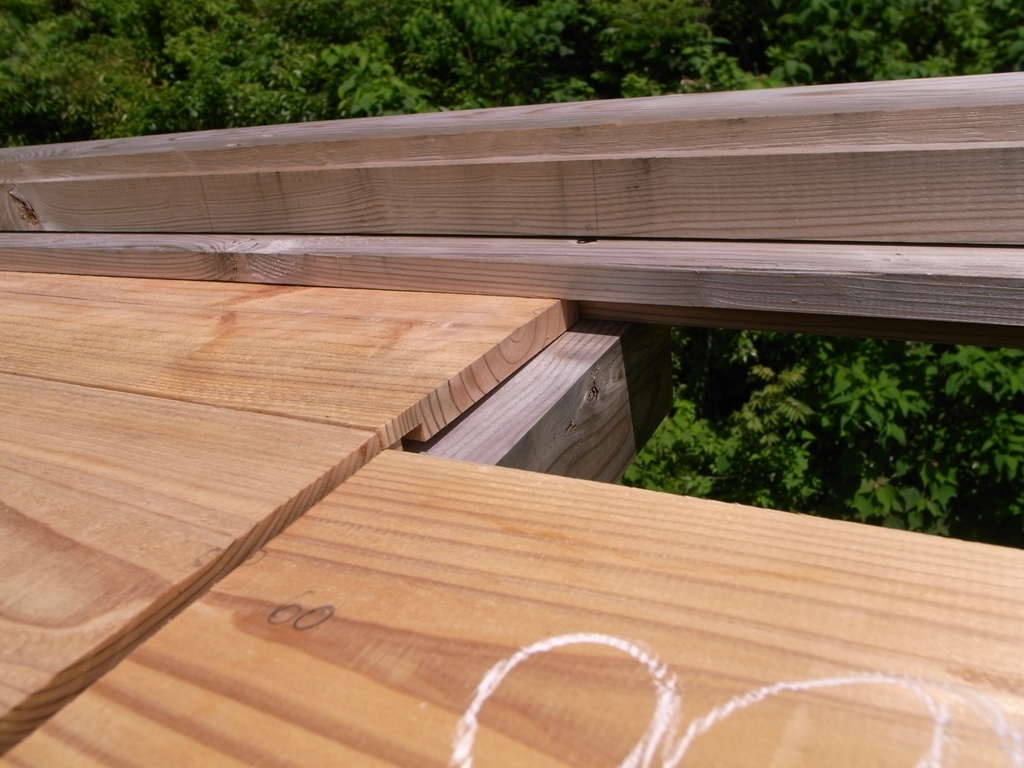

軒先部分は はめ込めるよう 広小舞を 加工しています。

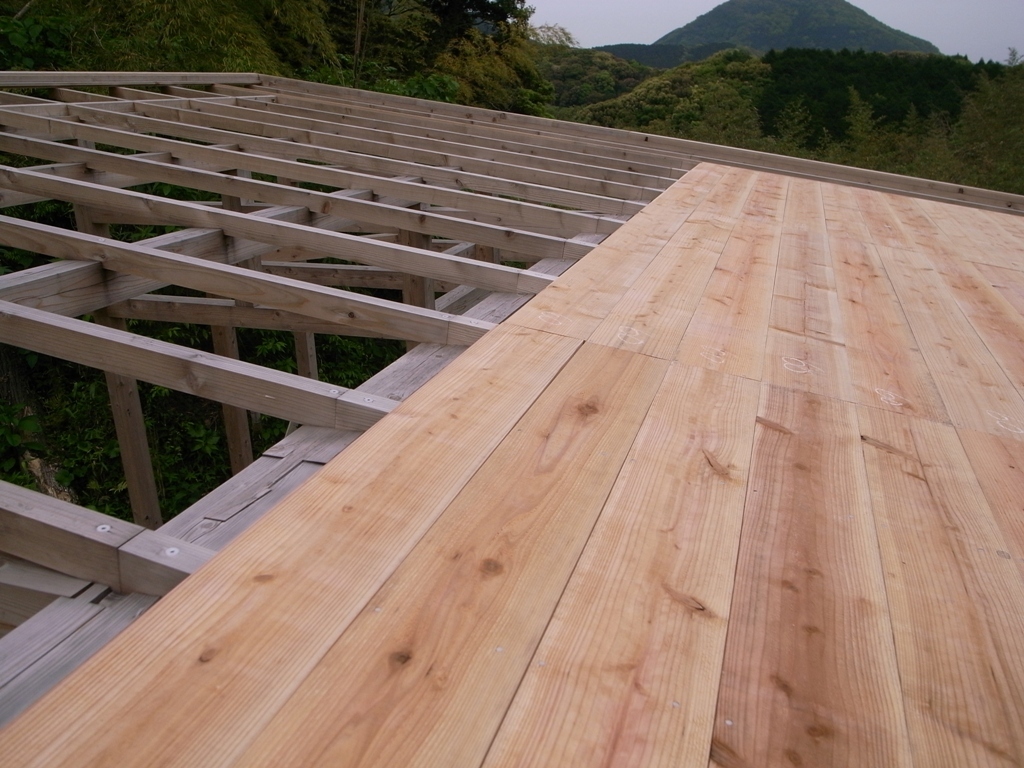

化粧野地板の 設置状況 です。
室内側 軒先より 2m材を 6尺(1間)にカットして、4間に 4枚を 均等に 固定していきます。
固定は 長さ45㎜の ステンリング釘を使用、1.5尺間隔の垂木に 2本留め していきます。
建築途中の雨よる 錆で 化粧面が汚れるのを避けるため ステンレスを選択しました。
棟側、設置終盤の状況
途中で 最後の板が とても 狭くなることに 気がつき、手前の板幅(棟木の上に乗る)を調整、ことなきを得ています。
少し計画と 違うので 違和感を 覚えました。
棟側も はめ込めるよう 広小舞を加工してあります。
最後の板は ひとつ前の板を 固定する前に はめ込んでから 順番に固定します。
次は 室外側、板の長さは 2尺と 短くなります。
死節の混ざる板を こちらに回し できるだけ 不良部を外して カット
外せなかったところは 補修します。
死節 補修 の 一例、木粉 と 瞬間接着剤 を 使っています。
フローリング業者の方から 教えてもらった方法ですが、仕上がりは 頂いたサンプルと比べ かなり異なる イマイチな 結果
木粉が 荒い感じ、丸ノコの木屑がよろしくなかったのか、まだまだ 勉強不足が 否めません。
室外側の 設置状況 です。
ここで 室内側6尺モノは 長手方向左右のゆがみが 大きいことに 気がつきました。
室外側は 2尺と短い分 ゆがみが小さく 室内側と比較し 固定位置が 詰まっています。
時 すでに 遅し
棟側に 進むにつれ ズレが 大きくなり、最後の 幅調整も 計画に近い寸法で 完了
室内側 設置時の 違和感に 納得
まあ、室内外の差 見た目わからないので よし としました。
次回は 垂木に 計画位置のマークが必要 と思います。
こうして 化粧野地板の設置工事 が 完了

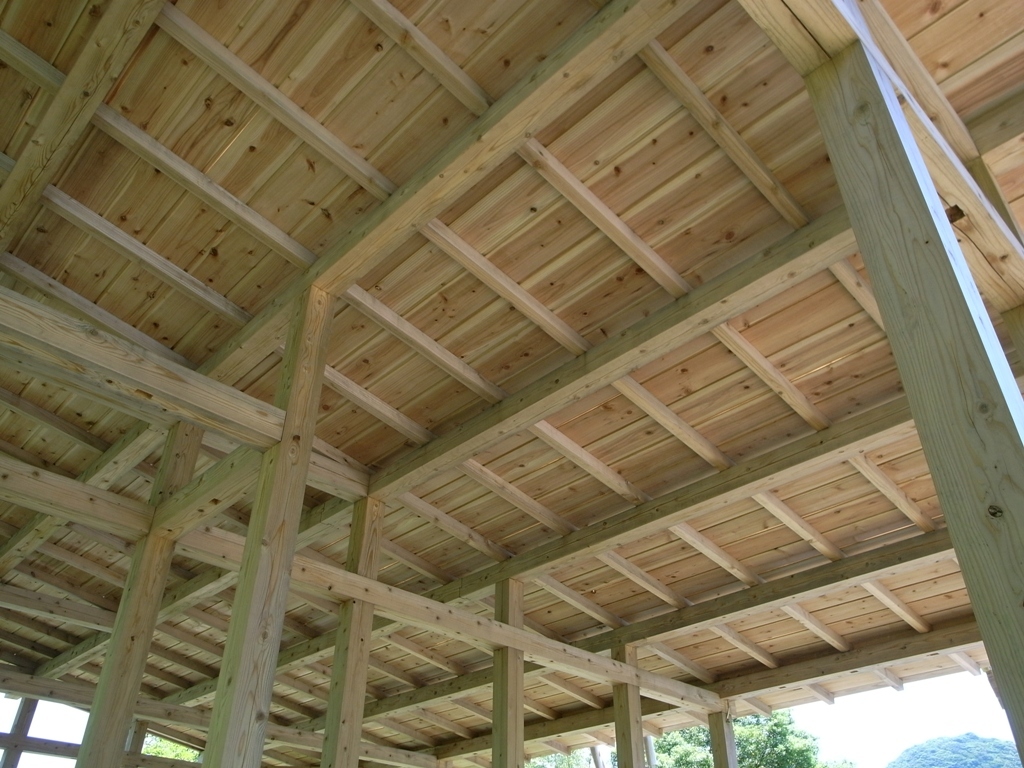

下から 見上げると こんな感じ
写真でみると まあまあの出来栄え と思います。

やってみて 思うのは 木目の具合が 良質と感じるモノが 少なかったコト です。
理由は なんだろう と調べてみると 4mにできない材が 2mになるという 業界の常識 に出会う
2m材の単価は かなり安かったのも こうした理由で 適正でした。
天日乾燥 や カンナ掛け の ハンドリングを考慮し 2m材としましたが、次回は 4m材を 購入します。

今回も いろいろ失敗しました。でも、その分 賢くなった 気がします。
最近も いろいろ失敗ばかりです。でも、あまり凹まなくなった 気がします。
自分の考え方 ひとつで みえる世界が 変わってくる。面白いな と思うのです。

さて、次のステップは 設置した化粧野地板の上に 透湿防水シートを張って 二重屋根を仕上げていきます。
次回は 屋根工事完了まで 一気に紹介します。
見どころは 重量30㎏ 長さ7m の 金属屋根 13枚 の 設置工事 でしょうか。
お楽しみに!
