自城自作028 サッシの取付工事

7月も終わりですね。梅雨明けから ほとんど雨のない 長崎
畑の土は乾燥し 所々に地割れが 認められ、田んぼの入水も 枯れてしまいました。
台風12号の接近で 期待しましたが、パラパラ雨が 数時間のみと 厳しい状況です。

今月の自城自作は サッシの取付工事
杉板鎧張りの外壁工事に向けて 準備を進めている段階です。

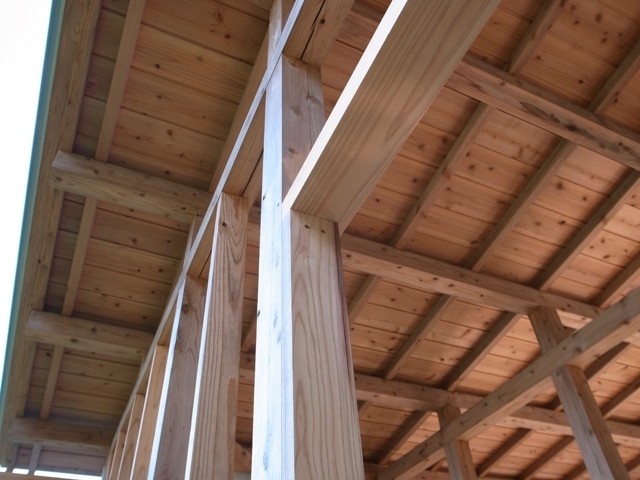

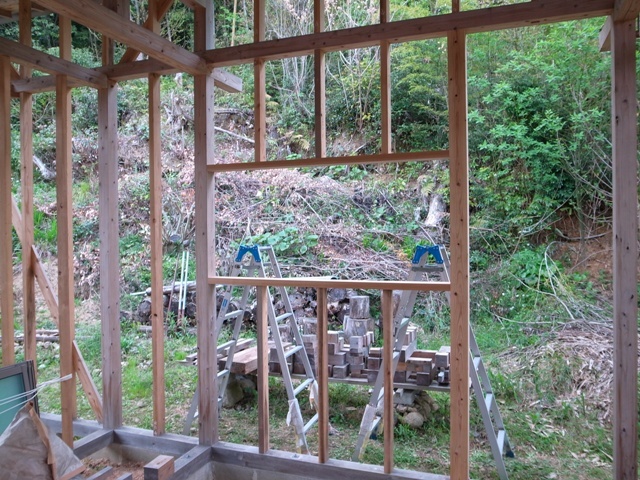

今回の サッシの取付箇所は 2ヶ所、北側のキッチン窓 と 東側 別棟となる浴室への勝手口
他に 正面 南側に テラスサッシ2ヶ所 と 玄関 がありますが
室内に置いた余材置場の利便性を考慮し これらの取付けは 外壁施工後としました。

まずは 北側 キッチン窓の取付けから

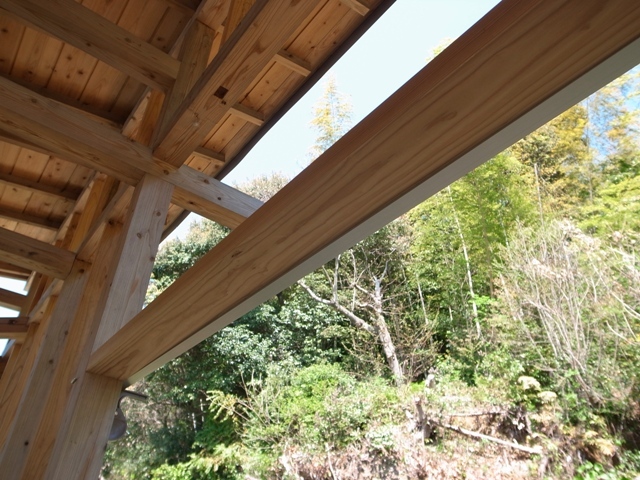

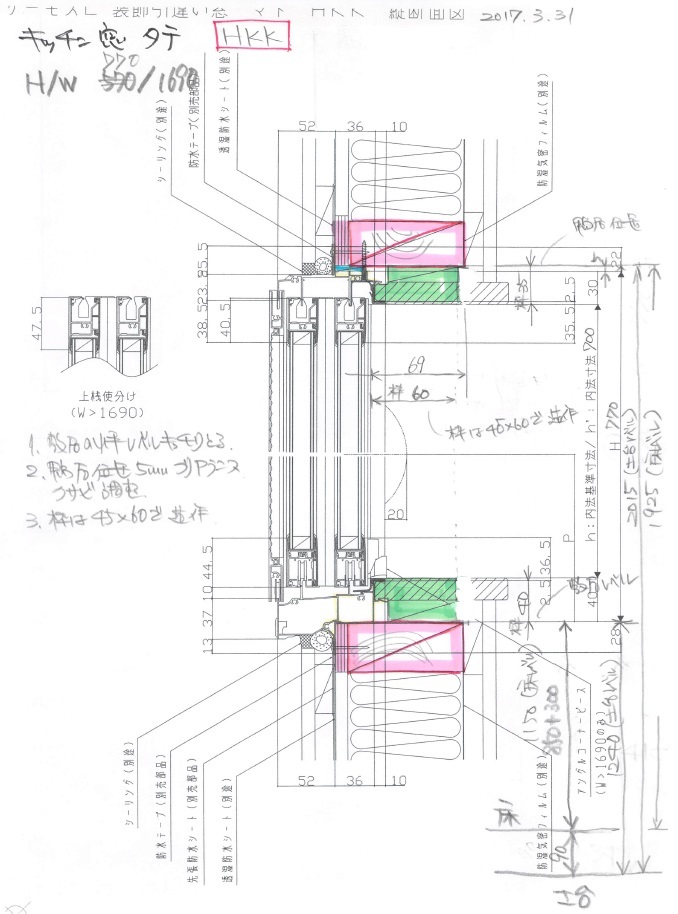

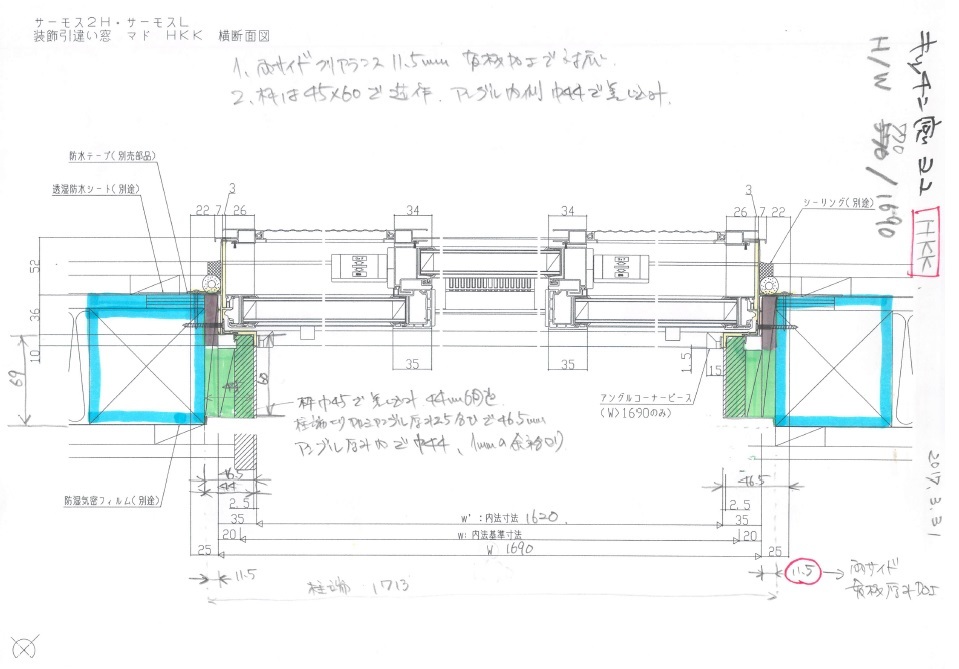

事前にネットで図面を入手し、配置の詳細を固めます。


サッシ枠は 構造が複雑で 図面を理解するのに 時間かかりました。
枠に対して 3~5mmのクリアランスを設けると はめ込みが スムーズとのこと

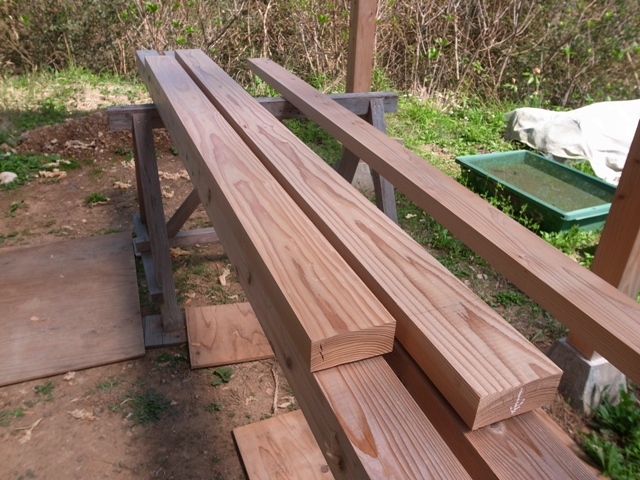

それを考慮して 鴨居と敷居を設置します。

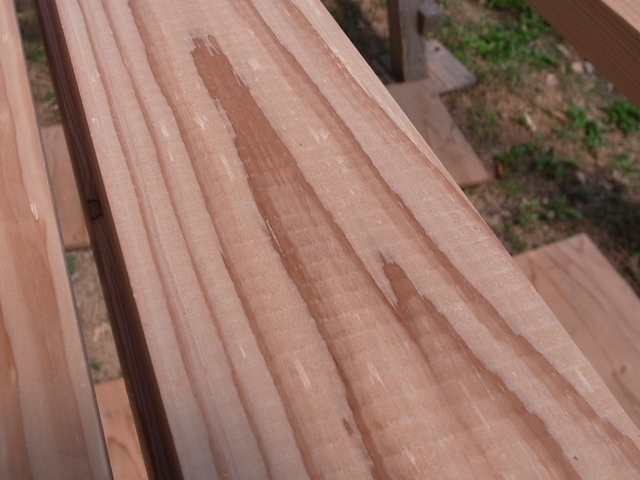

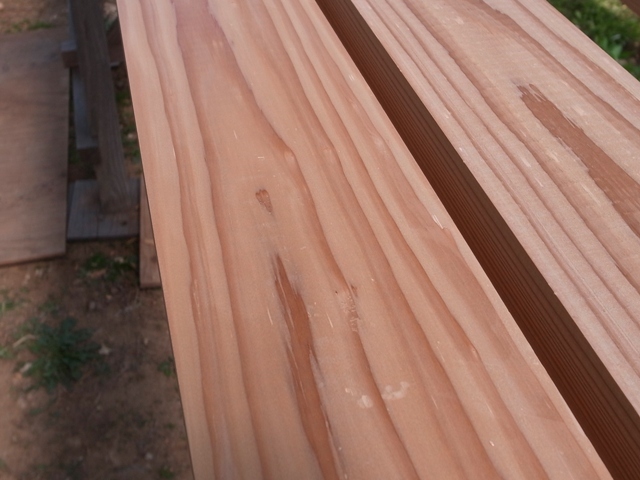

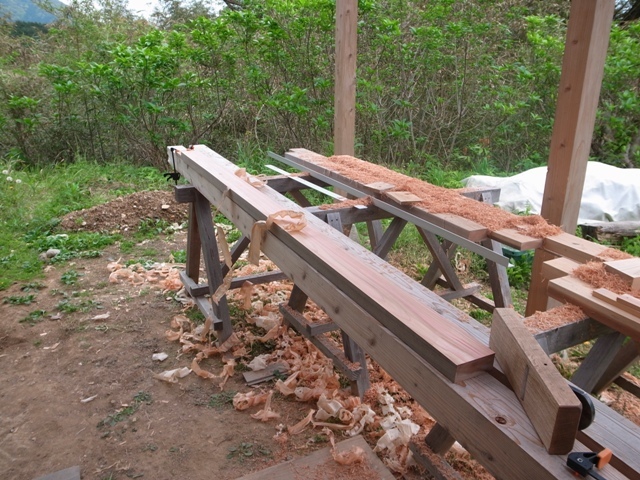

手カンナで 表面に波打つ プレナーの跡を キレイにします。

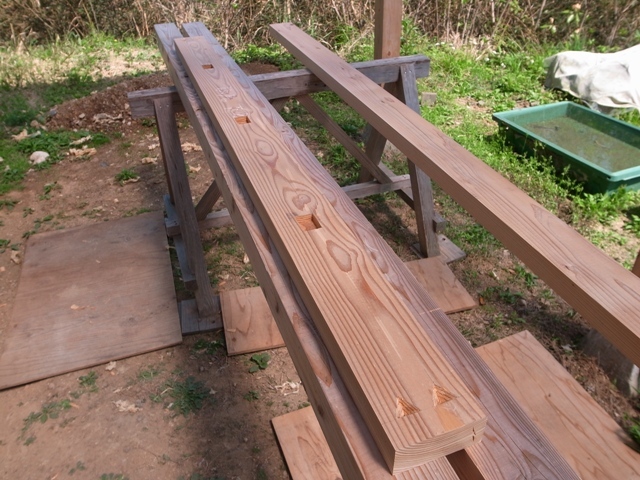

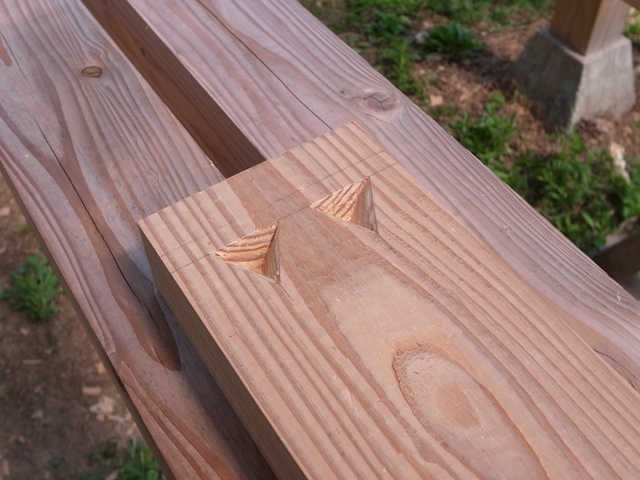

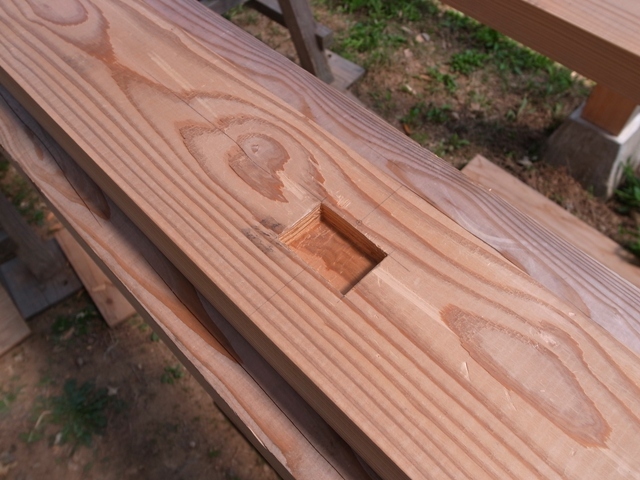

次に 間柱を入れるホゾ穴 と 斜めにビス留めする位置に彫りを入れる

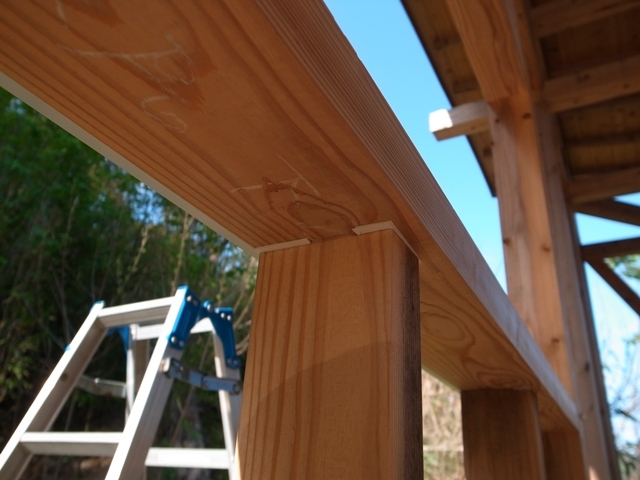

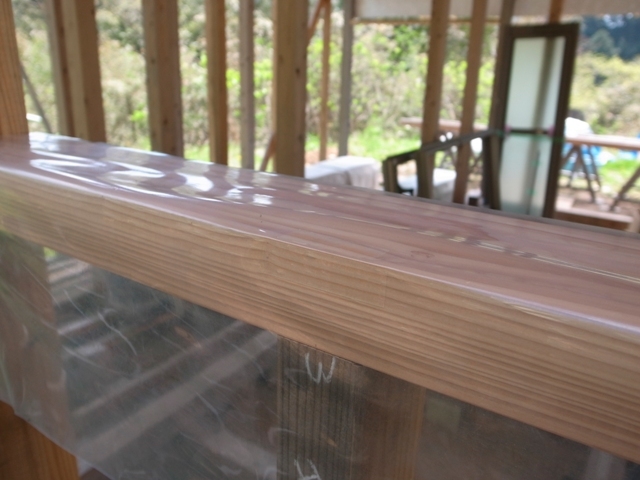

鴨居は 上に反る方向(木表が下)に設置します。
間柱の長さで水平になるよう 調整します。

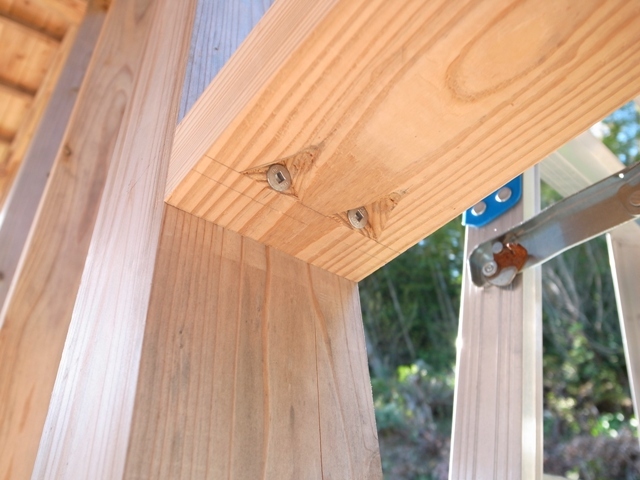

鴨居上の間柱は 釘打ち込み時の位置ズレを避けて ビス留めにしました。

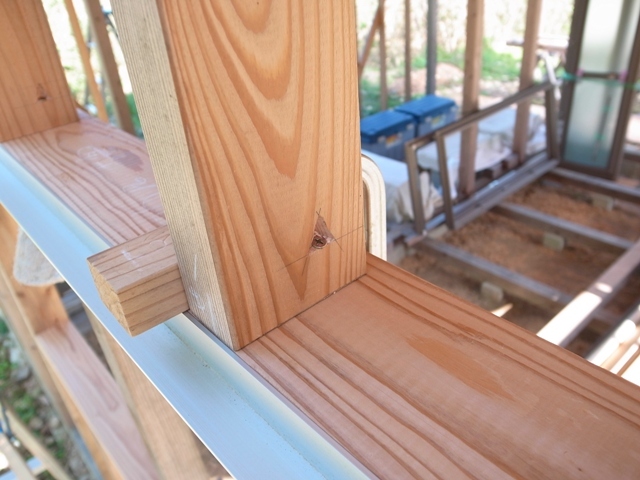

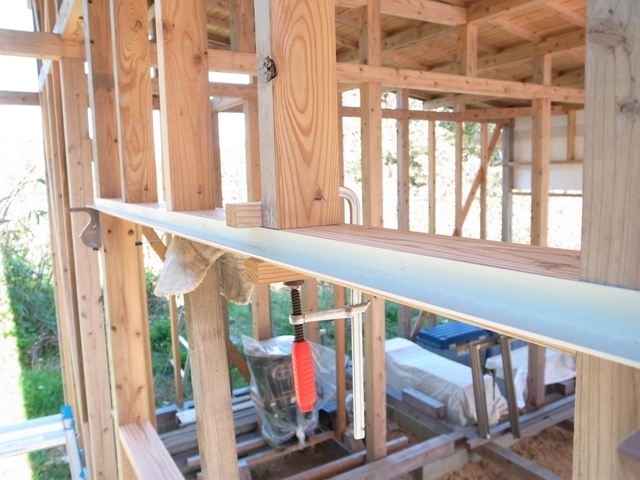

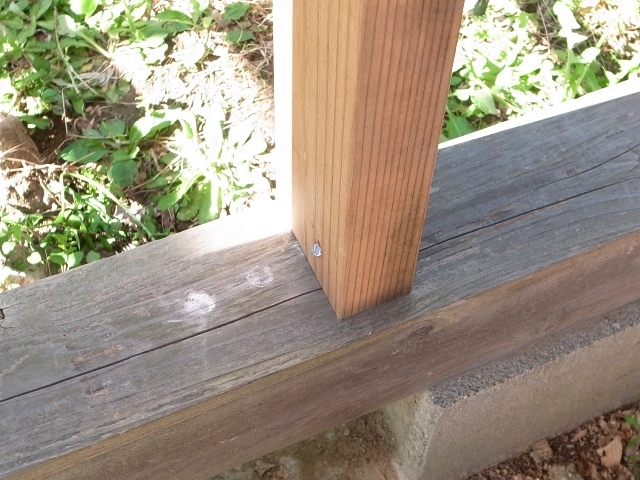

こちらは 敷居、下に反る方向で 設置し
間柱の長さで 水平を調整します。

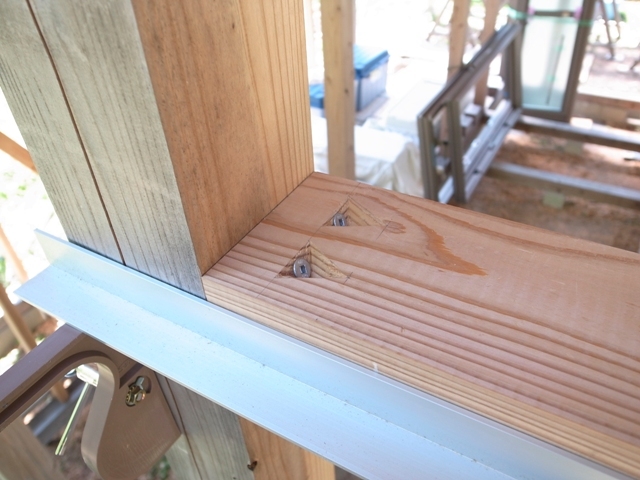

長さの調整を 誤りました。
生じたすき間に 止む無く 厚手のボール紙を挟み ガタを防止

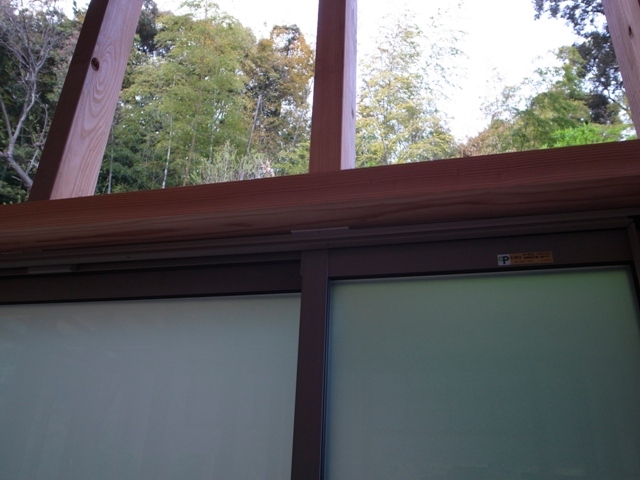

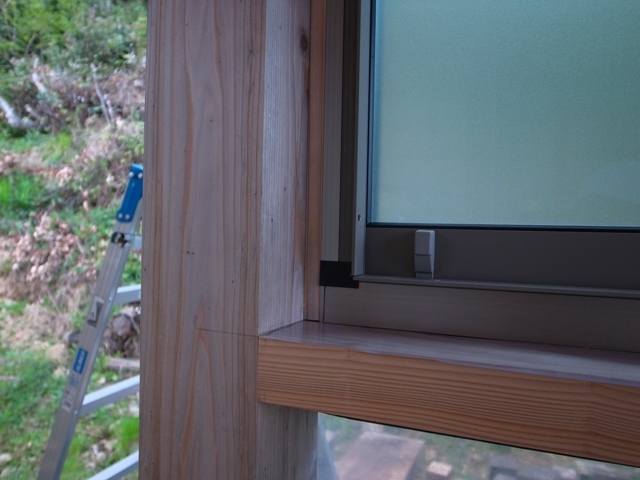

鴨居と敷居の設置完了

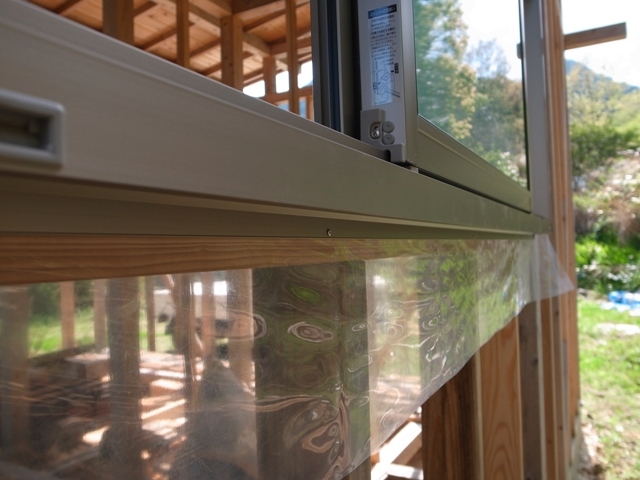

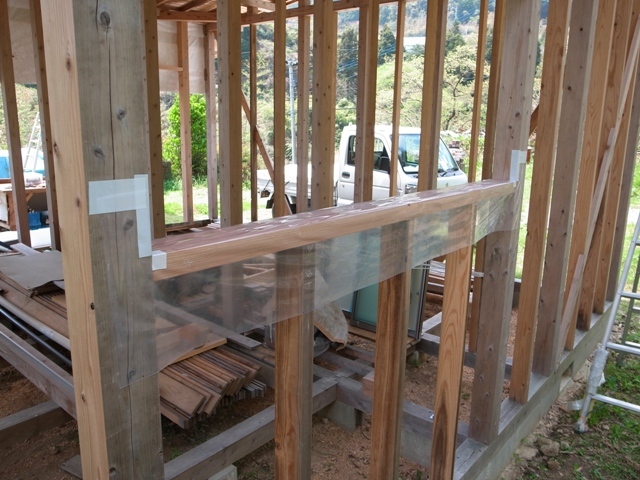

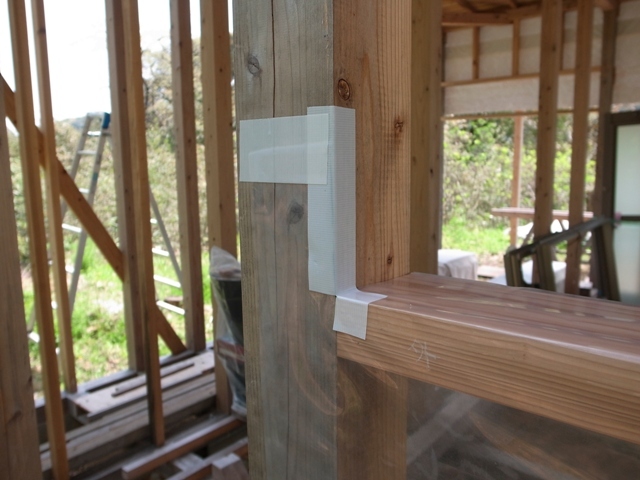

施工要領に従い サッシ枠を取り付ける前に 敷居に防水シートを張ります。

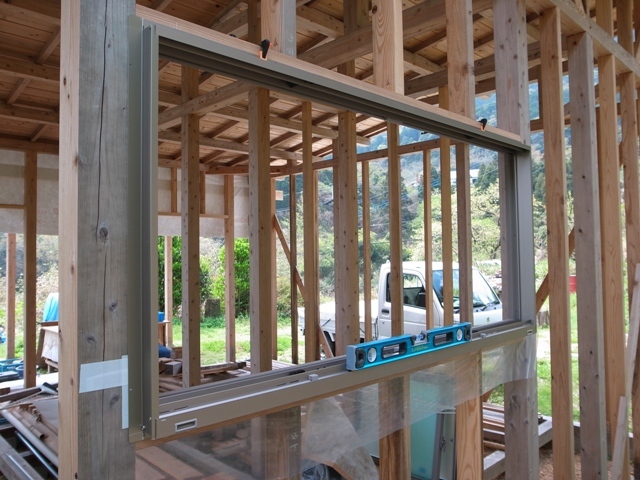

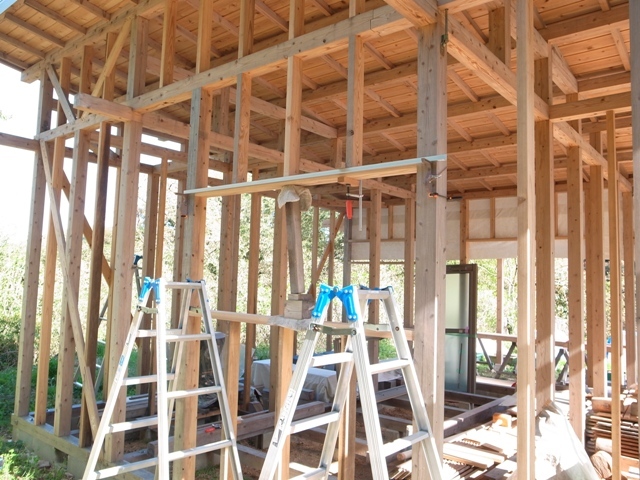

サッシ枠を仮止めし、水平と前後左右の垂直を確認
微調整なしで OK

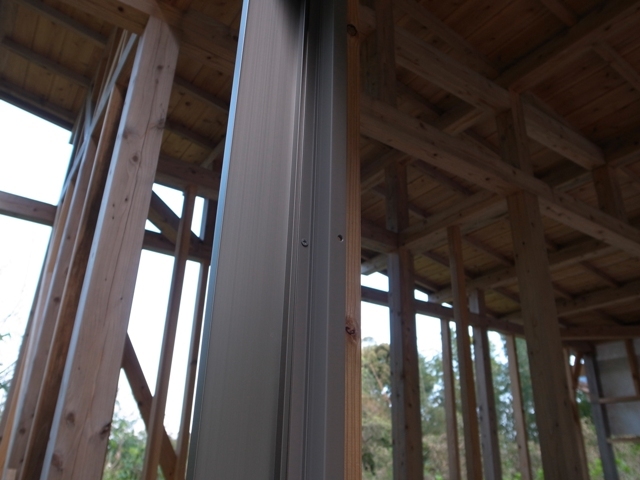

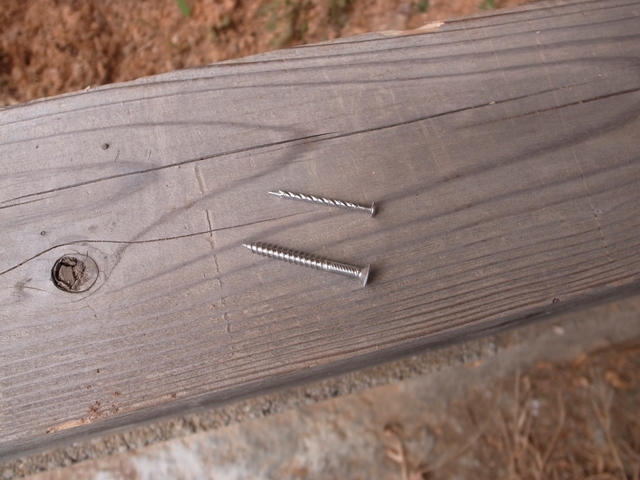

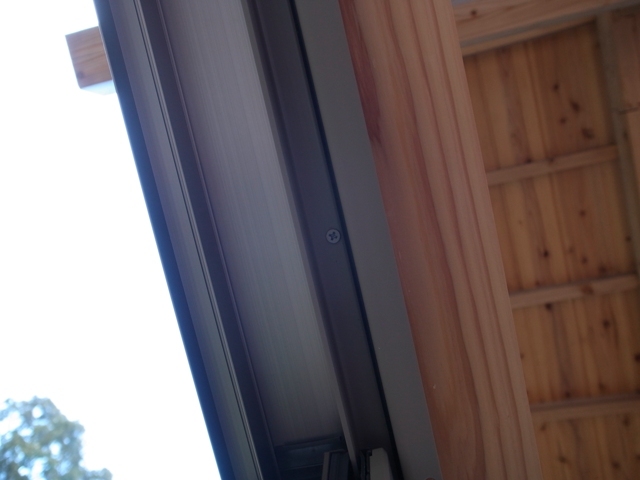

付属の釘とネジで固定します。

ビス留めする位置の 枠と下地のすき間には かい木を挟み 枠のゆがみを防止します。

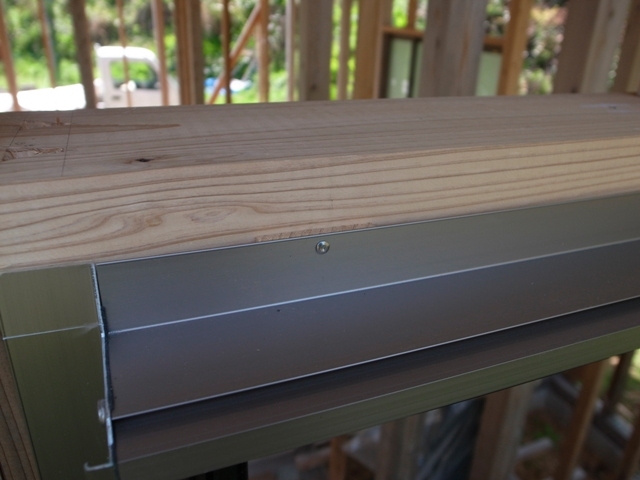

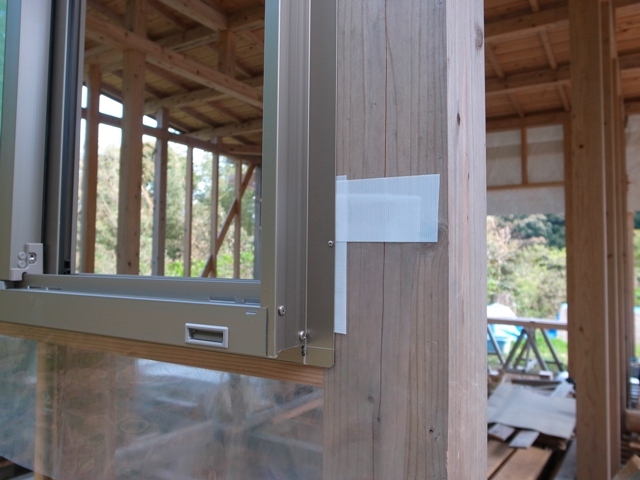

屋外側の枠の周りに 両面防水テープを貼れば 取付完了です。

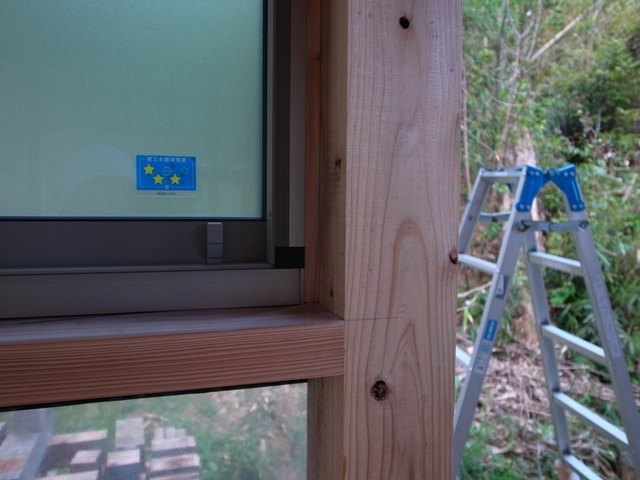

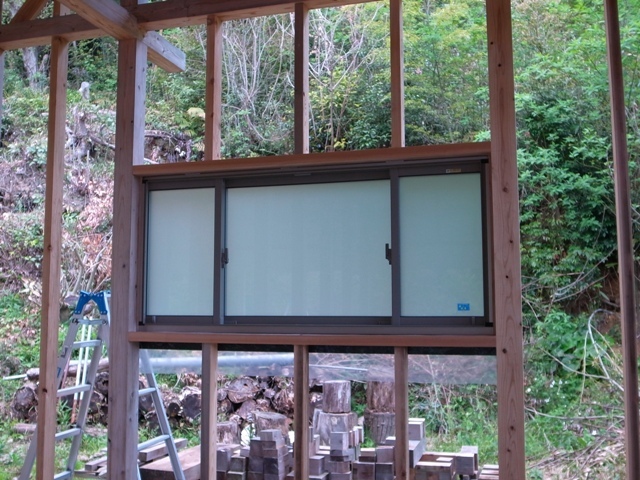

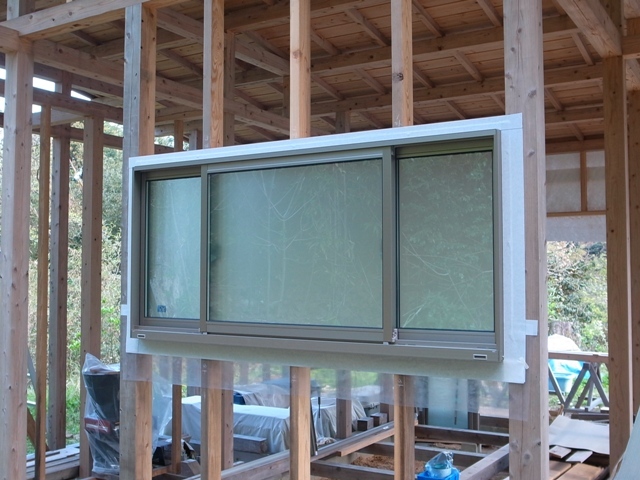

サッシは リクシル サーモスL 引違い窓HKK シャイングレー
やさしい光を採り入れながら 視線をカットする フロスト複層ガラスを選択
サイズは W1690×H770

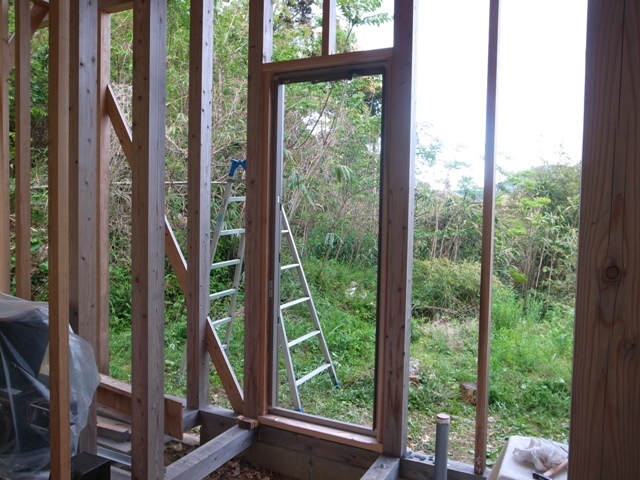

次は勝手口です。

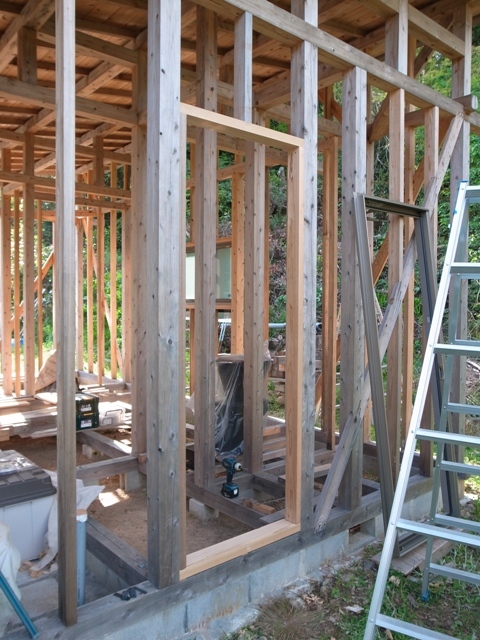

選択したサッシのサイズは W730×L2030
幅と高さのバランスが スッキリしたサイズを選択したので
3尺柱間 804mmに対して 少々幅がスリムになる

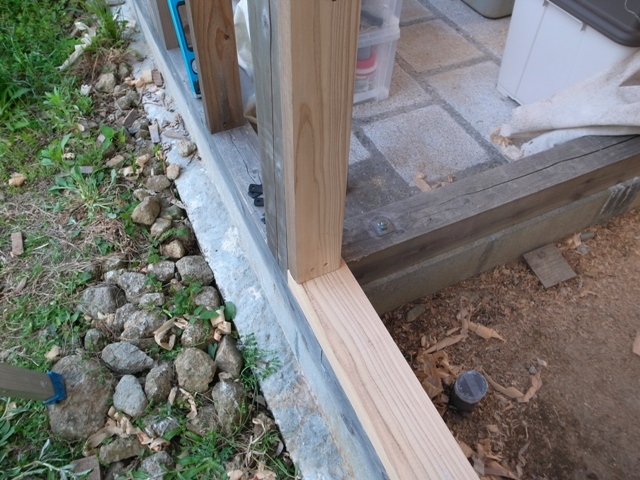

そのため 左右均等で 基本幅37mmの 添え柱を造作し 調整します。
こちらの柱には 数ミリながら 垂直ズレが ありました。
造作時 添え柱の幅をズレに合わせて変化させ 左右のズレを補正できたので 結果オーライ

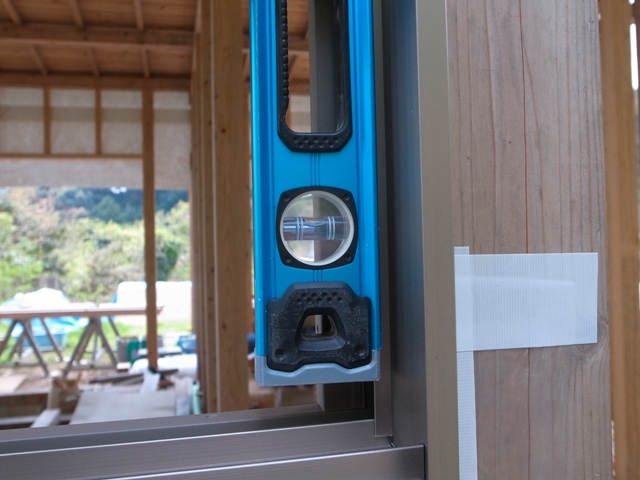

サッシの スムーズな開閉のため サッシ枠の水平垂直は 必須事項
左右はOKながら、前後の垂直ズレは 幅の異なるかい木を造作し 調整します。

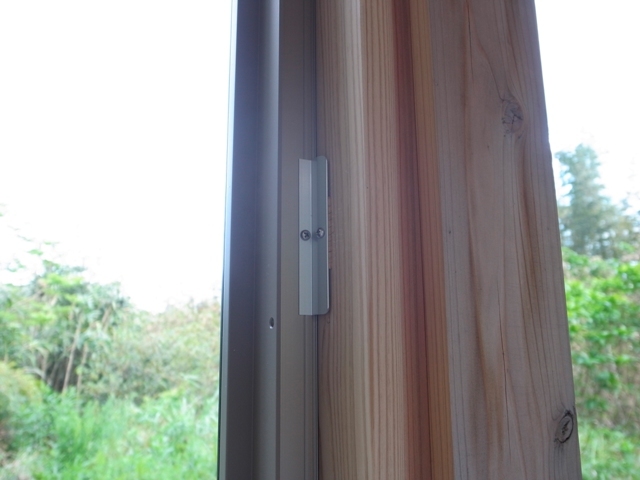

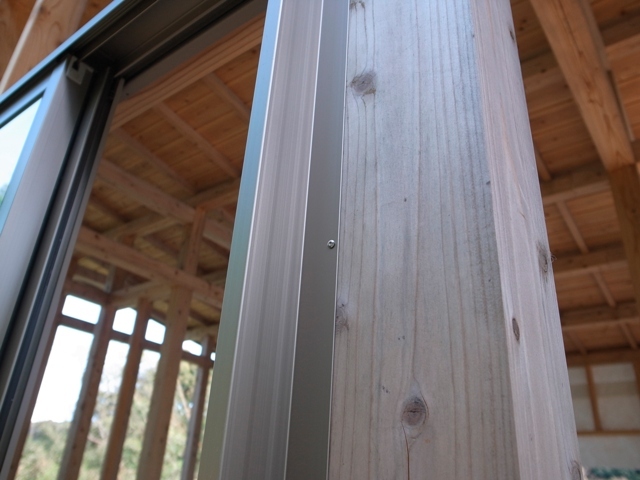

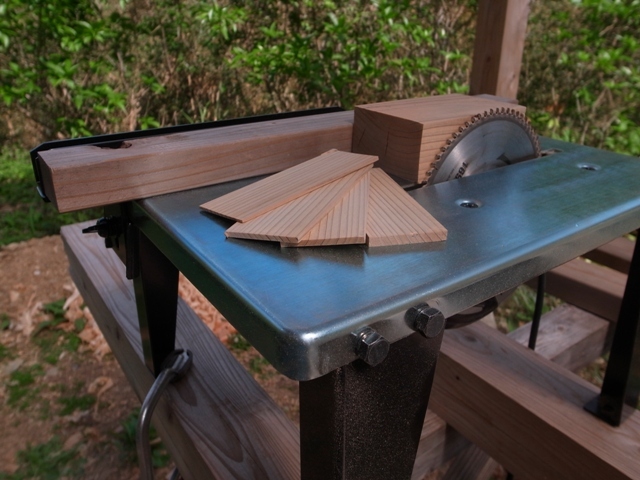

こちらは ネジ位置のすき間を埋める かい木

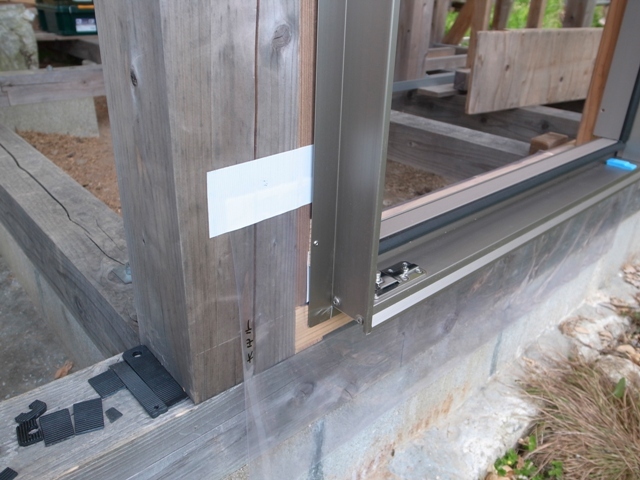

サッシ枠の取付け完了

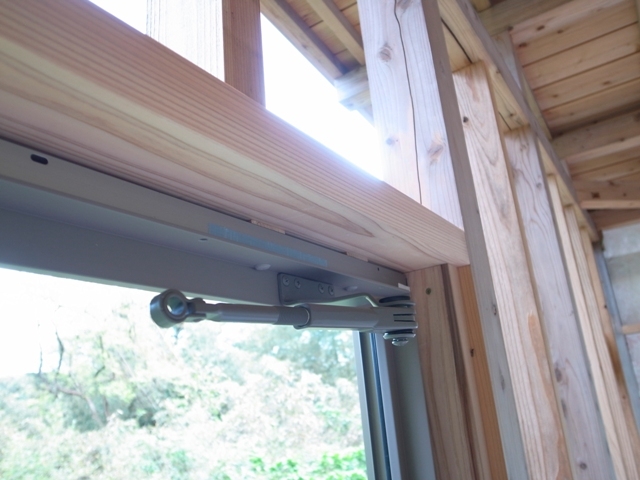

本体を組み込んで スムーズな開閉を確認、バッチリです。

サッシ窓と同様、枠の周りに 両面防水テープを貼り 取付け完了 です。

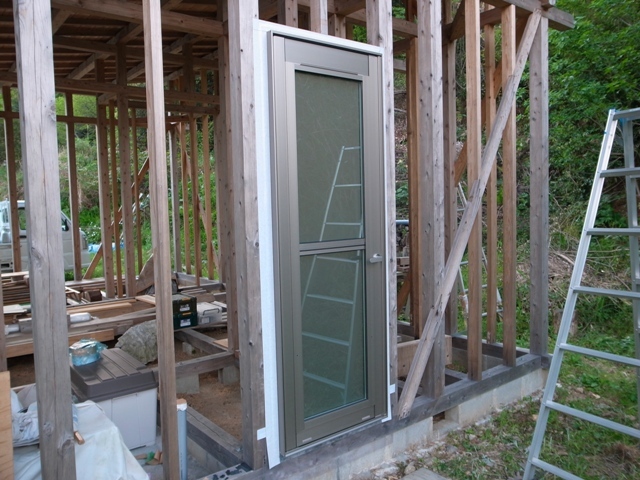

サッシは リクシル サーモスL 採風勝手口ドア シャイングレー フロスト複層ガラス

最後に 失敗事例の 紹介

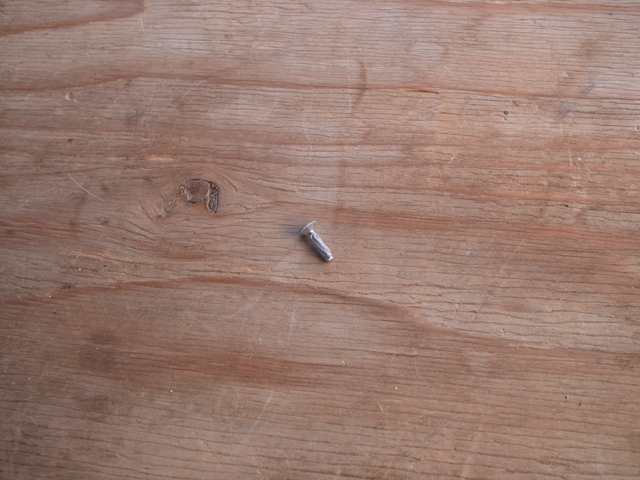

固い節にあたると 木ネジは簡単に折れてしまいます。
これを避けるには 下穴を開けるのが基本なのですが

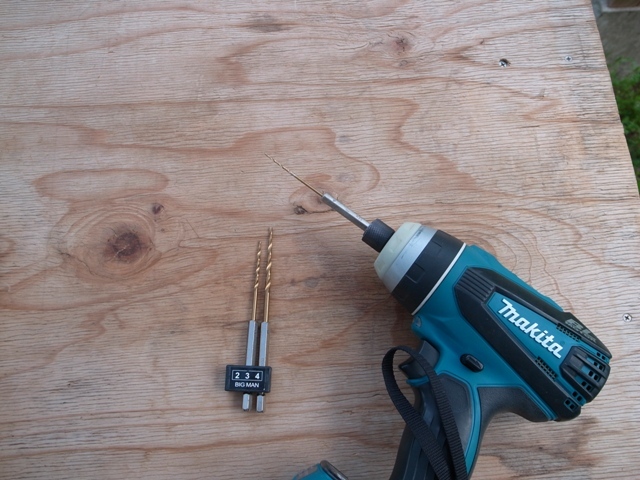

電動工具のヘッド と サッシ枠の形状が 干渉して 下穴錐が届かないことがある

そんなとき シャンクの長い下穴錐があると 重宝します。
失敗してから ホームセンターを物色すると そこにあるモノの価値に気がつく
面白い瞬間です。

こんな感じで なんとかイメージ通り サッシの取付工事を 完了しました。
素人のさまざまな質問に 迅速 かつ 丁寧に 回答いただきました。
諫早トーヨー株式会社 松本 哲 様 感謝いたします。

さて、来月は 鎧張り外壁工事の下準備、貫通口の設置を 紹介します。
どうぞ お楽しみに!
