自城自作026 土間工事 その1

5月も終わりですね。長崎は 先日梅雨入り、野外工事には 悩ましい季節となりました。
月イチ紹介を 継続中の 自城自作、今回は 昨年2月に実施した 土間工事 の紹介
土間といえば 石畳 や 洗い出しの土間に 憧れがありました。
ここは せっかくの機会、何事も やってみないと始まらない、トライ です。
下の写真は 近くのホームセンターで 購入した 御影石 幅30cm 長さは2種類 30cm と 60cm

雨ざらしの屋外で 陳列されていた商品、積もったちりを水洗浄

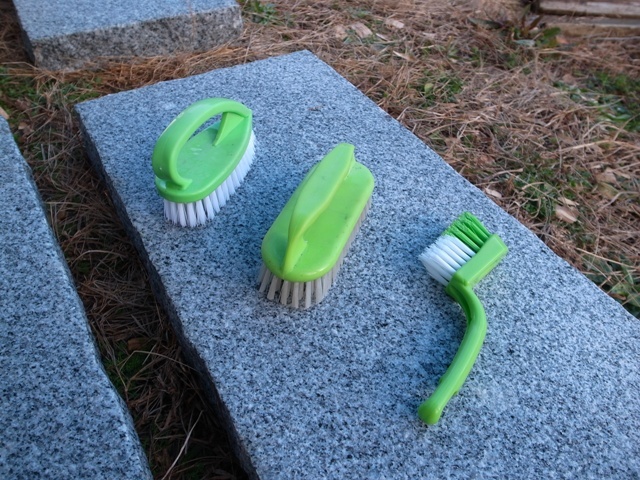

腰の強い ダイソーブラシが 役立ちます。
腰の強さ や 形状 が いくつかあり、使い勝手を 手軽に 試行錯誤できるのも いいですね

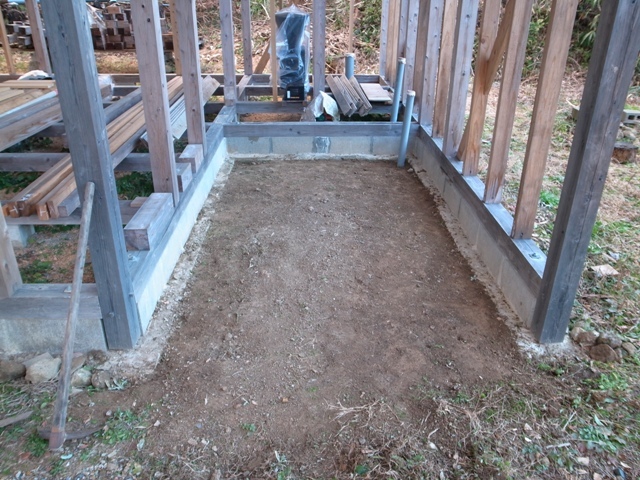

3畳の土間区画
表面の土を削り取り レベル調整開始です。

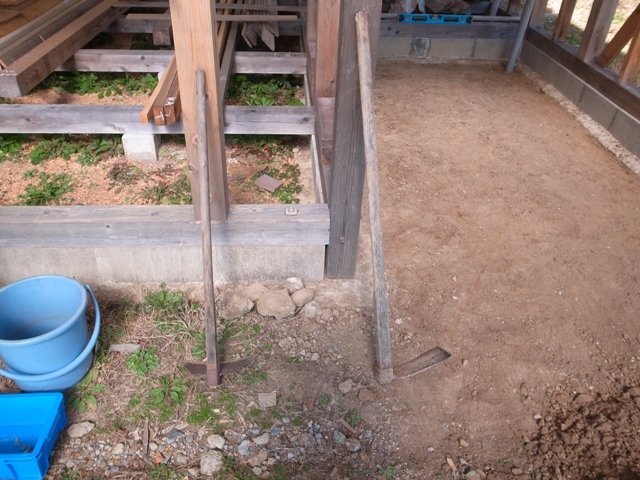

使った道具は カキ棒 と 唐クワ
石の混ざった 硬い地盤には 厚みのある唐クワが 良い仕事してくれます。

いい感じ

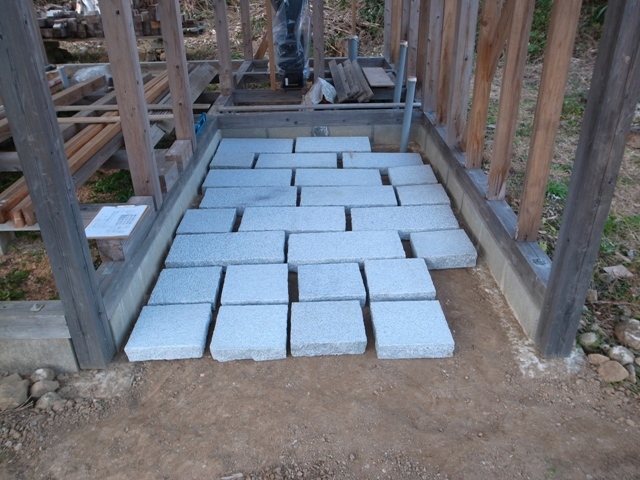

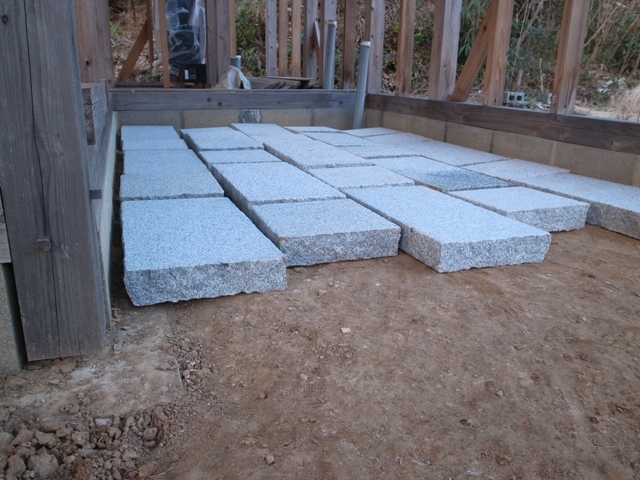

横置き か 縦置き か、実物の仮置きで デザインを 最終判断

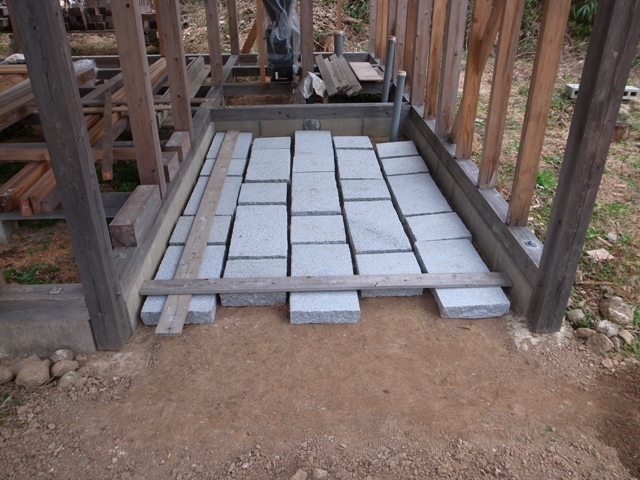

スッキリ感のある 縦置きに 決定です。
結構な 厚み でしょう、8cmくらいあって、長さ60cmの方は 30kg前後で かなり重たい
仮置きの移動も 一苦労 なのですが、一生に一度 あるかないか と思うと 力が出る、不思議です。

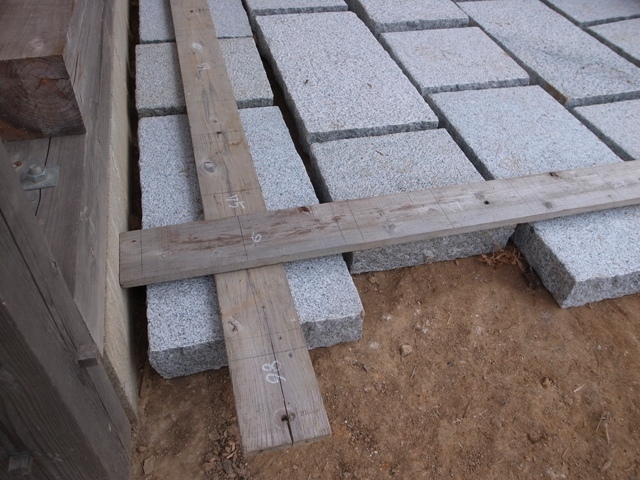

目地は 1寸、貫板で 定規を作り、万全を期す

こちらは、今回 奮発した レーザー墨出し器
FUKUDAの 8ライン自動補正 の 高級機(ECHO-789DP)
中国製ながら とても安価(2万円弱)で 使い勝手がすばらしく 大変満足

±4°の自動補正範囲に置くと ウィーンと自動で水平を調整してくれます。
工事の要となる 水平垂直の判断が 一発で完了する、すばらしい相棒を 手に入れた感アリ
ここで 基礎工事の施工誤差が 明らかになります。
左右のブロック上面のレベル誤差 5mm、初めての基礎工事 やむなし というところ
中間の2.5mmところを基準として 3寸下げたところを 土間レベルとしました。

御影石の上面が 土間レベルを下回るところまで 下地を削る必要あります。

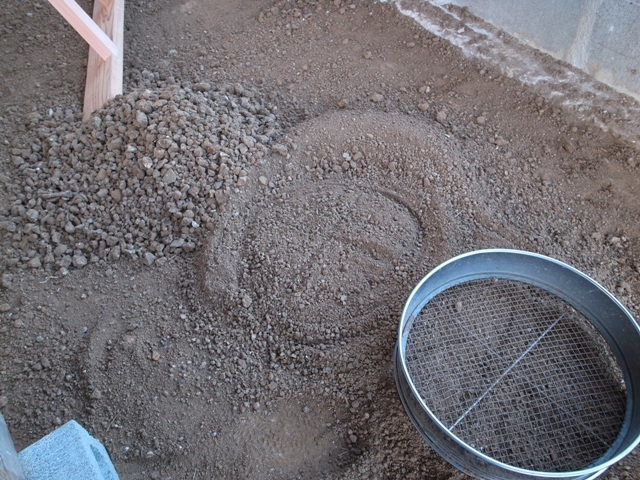

所々に石の凸凹があり、ふるいで除去しながら 下に落ちる細かい砂土は 戻します。

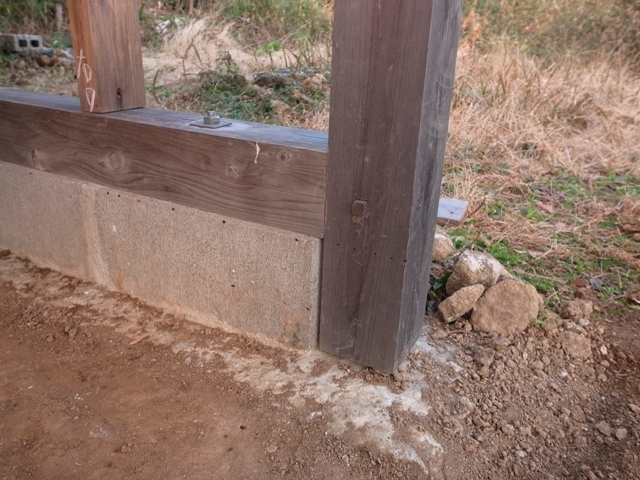

いい感じになりつつも、基礎工事の際、ブロック底部を肉盛りしたセメント部分が干渉します。

御影石より 柔らかい コンクリートの方を 削る判断したものの、かなり しんどい
そんな状況で ダイヤモンドドライカップが いい仕事 してくれました。(高儀 EARTH MAN ターボ)

目的は 御影石の上面を 土間レベルに一致させるコトです。
最終調整は バサモルといわれる 空練りしたモルタル(水なし)で実施します。
バサモルと地盤の接触面積を高めるため、地盤材として ふるい上の 小石を敷くことにします。

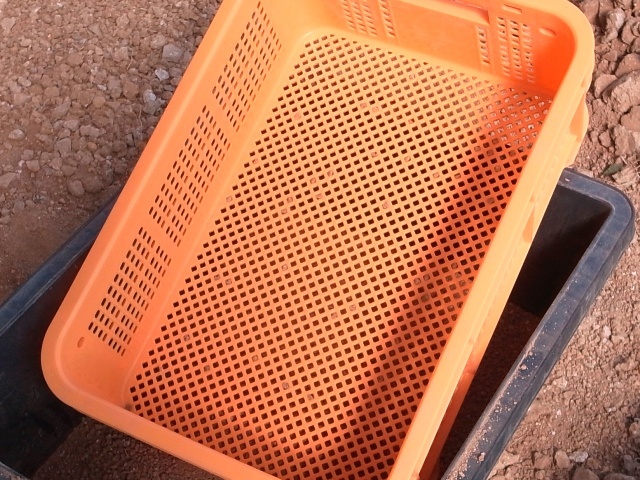

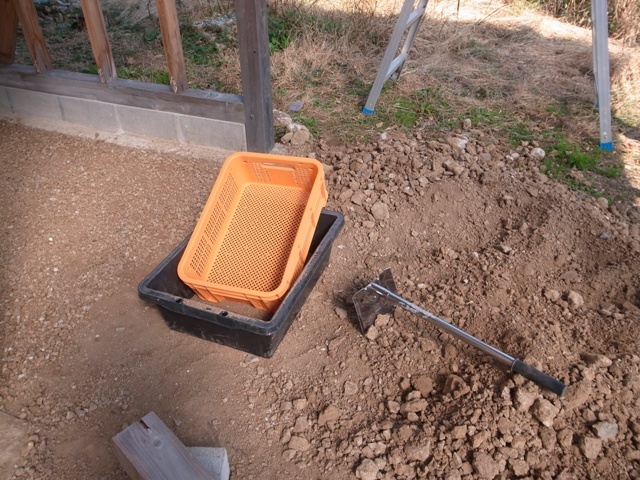

効率を上げるため ふるいは コンテナ を利用、底の穴形状が いい感じ

スムーズに完了

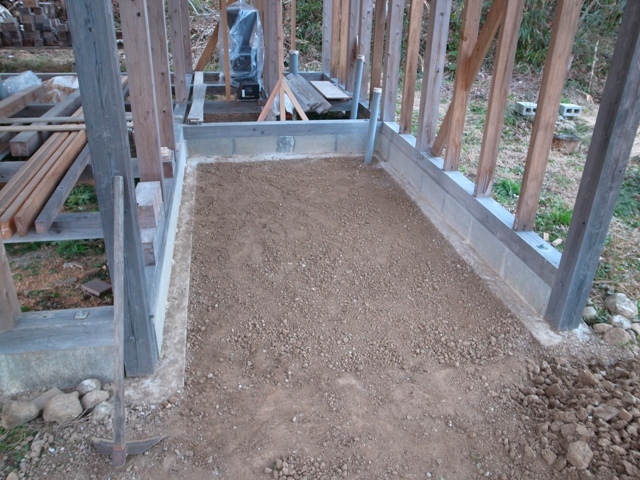

最後に もう一度 仮置きして 全ての御影石上面が 土間レベルを下回ること 確認、準備OKです。

今回は ここまで
次回は バサモルをいれて 土間レベルに合わせて 水平調整していきます。
どうぞ お楽しみに!
