自城自作025 下屋工事 その3

4月も 終わりですね。GWが 近づき そわそわしている方 多いのではないでしょうか。
下屋工事も 三回目の紹介、今回で 工事完了です。
垂木の施工が完了し、次は 屋根の枠となる 広小舞の施工です。
下の写真は 留め(かど)の部分、加工を施して 横釘なしでも ピシッと収まるよう こだわりました。

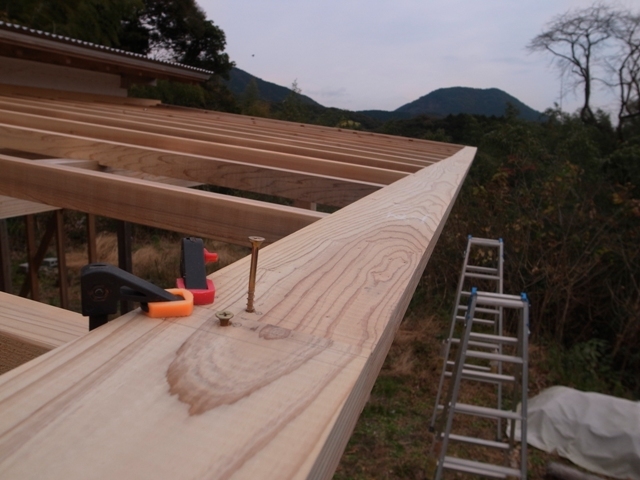

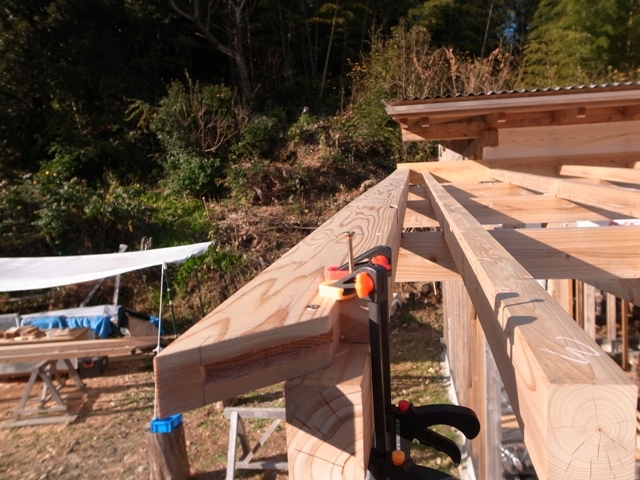

設置風景です。

安定に取り付けるため 縦方向の接触部分は 垂木幅一杯とし 幅方向 ビス2点留め

横方向は 出代1.5寸 縦と同一として 幅方向2点留め

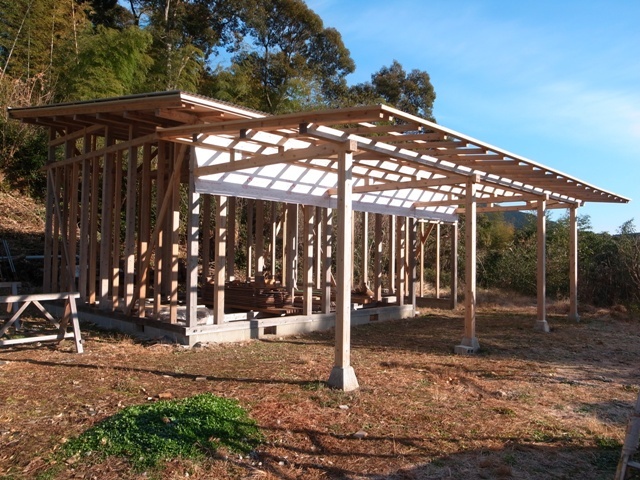

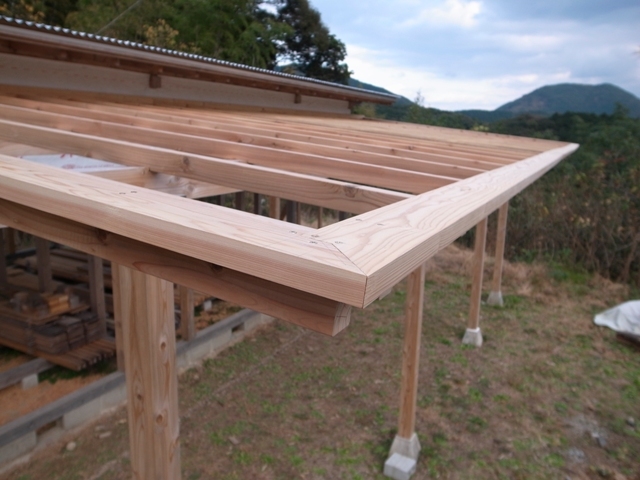

設置完了

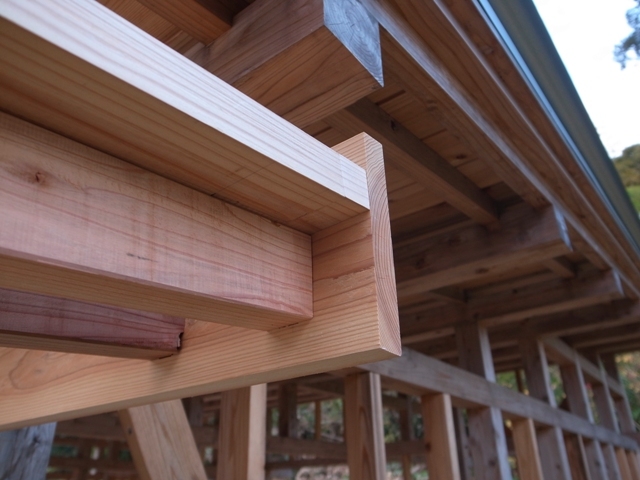

留め部分も いい感じで 納まりました。

45度を 若干鋭角にすると 先端でピシッと納まると ネット情報アリ

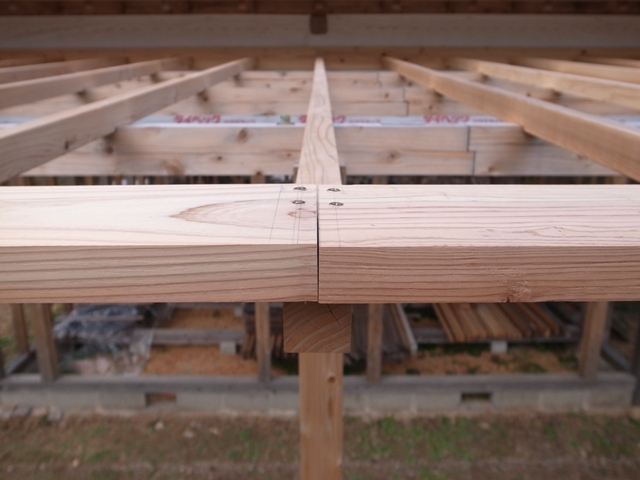

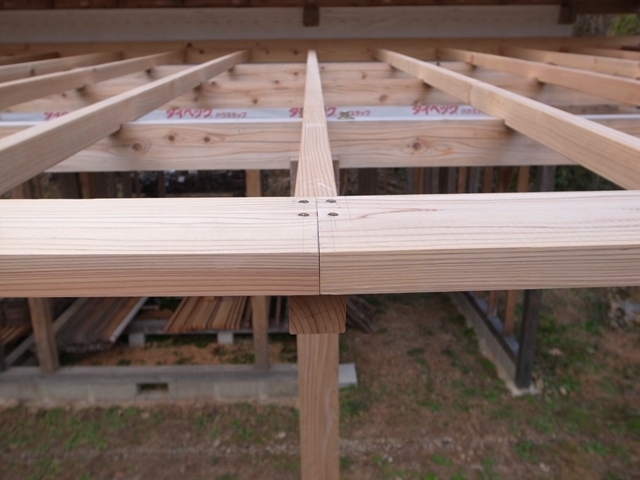

中央部分の 突き付け 部分、こちらの納まりも いい感じ

もう一方の部分は 若干の改善余地あり、まだまだ 未熟です。

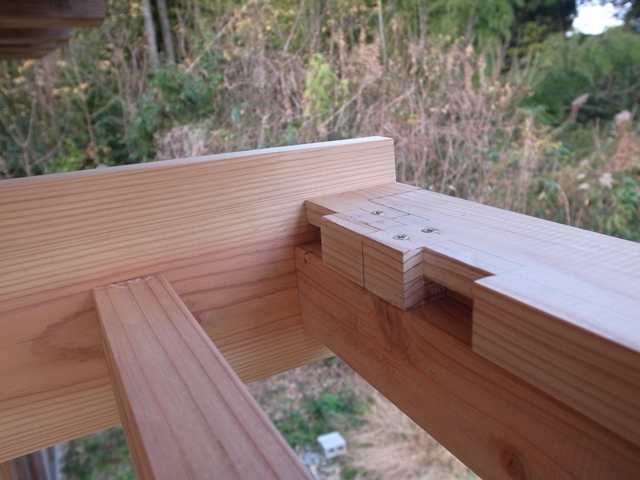

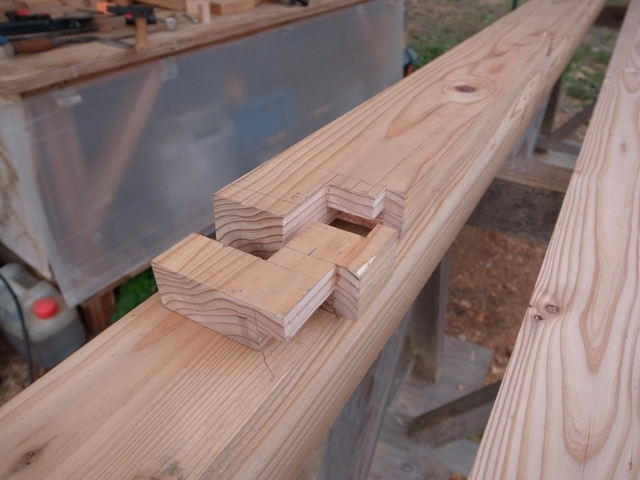

垂木幅一杯に納めたので 横桟のホゾ穴を加工しています。
加工の手間は 増えますが、組み上げるときは 位置取りに悩まず スムーズです。

こちらは 失敗の跡、長さが足りず 修正ピースを補っています。

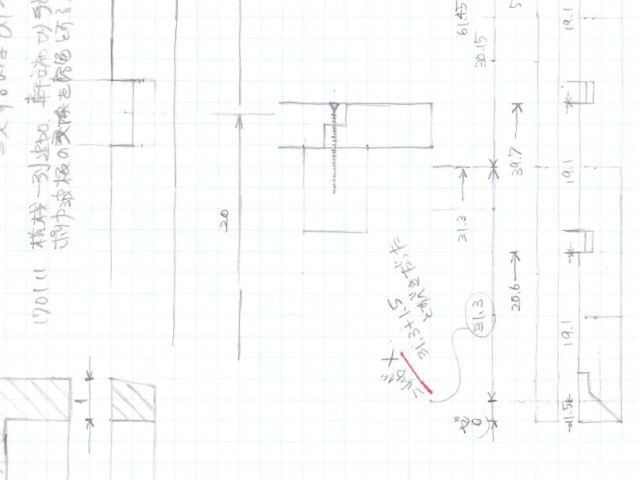

詳細図面で 寸法記載ミス かなり凹みました。
後悔先に立たず、原因を整理し 次に活かします。

広小舞の設置 完了です。

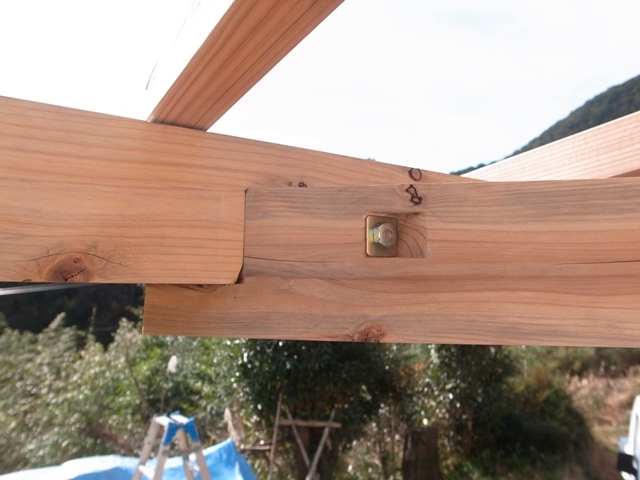

次は 火打ちの取り付け、内容は 前回同様なので さらっと流します。

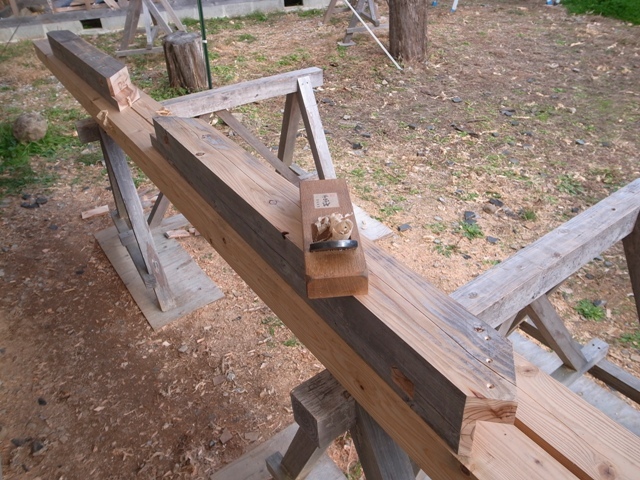

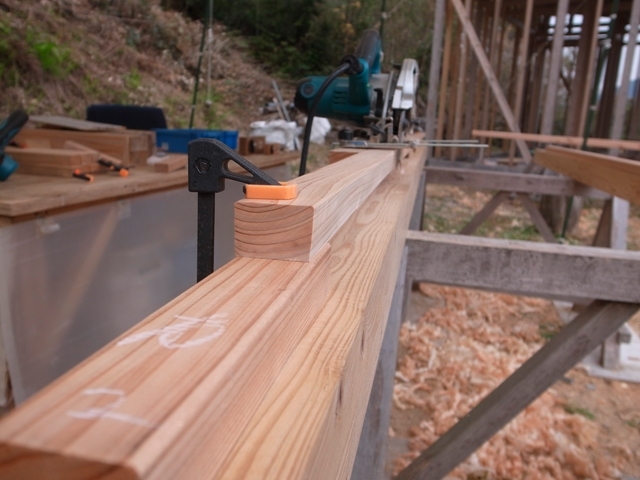

刻みが終わって 手カンナで 表面仕上げ

設置完了

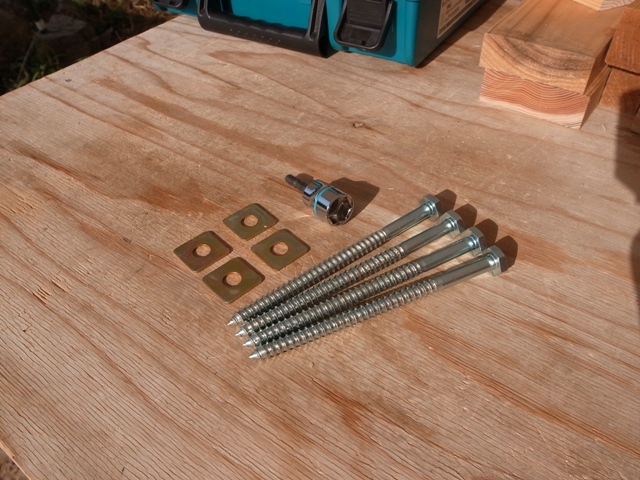

今回は コーチボルトに インパクトドライバーを使用し スムーズに完了
下穴は 開けてます。

今回は 火打ちの効きが増すよう 長さをできるだけとりました。
束に干渉しない制約を守り、ギリギリまで攻める

すると はめる際に 束と干渉し 上手く入らない
角を削って なんとか納めています。
同じことを やりたくないというか 新しいことに 挑戦したいというか
どうしても変えられない 性格と 諦めています。

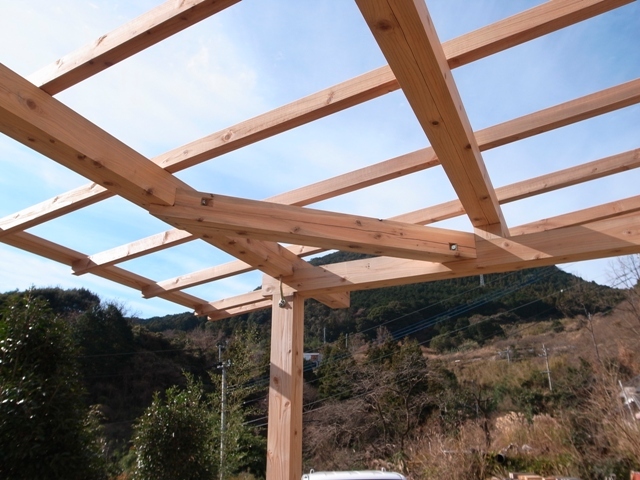

火打ちの取り付け 完了です。

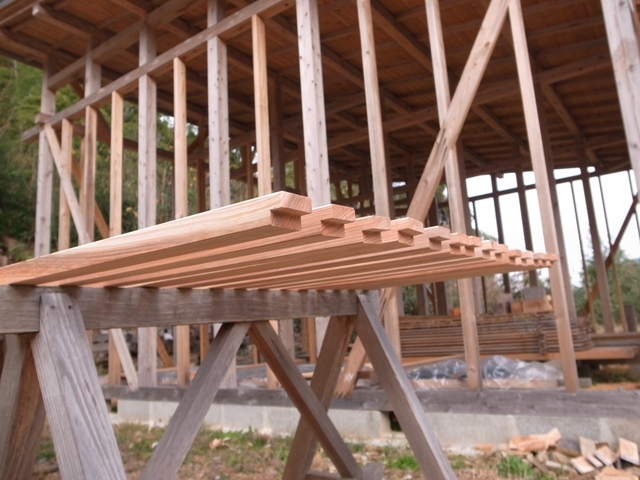

次は 横桟、こちらも 手カンナで 表面仕上げ

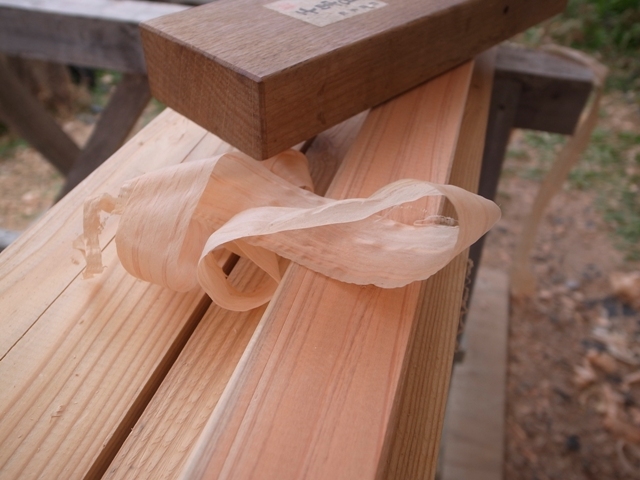

いい感じの切屑 出るようになっています。

砥石の効果も あるでしょう

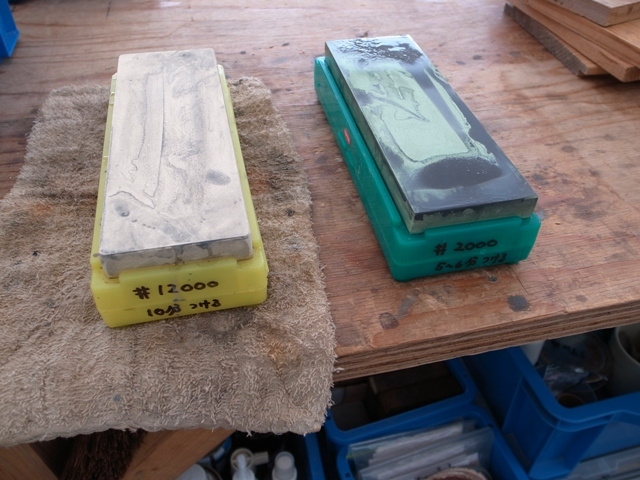

評判の良い セラミック砥石 シャプトン 刃の黒幕 #12000 と #2000
このころは まだ 天然砥石の 一歩前

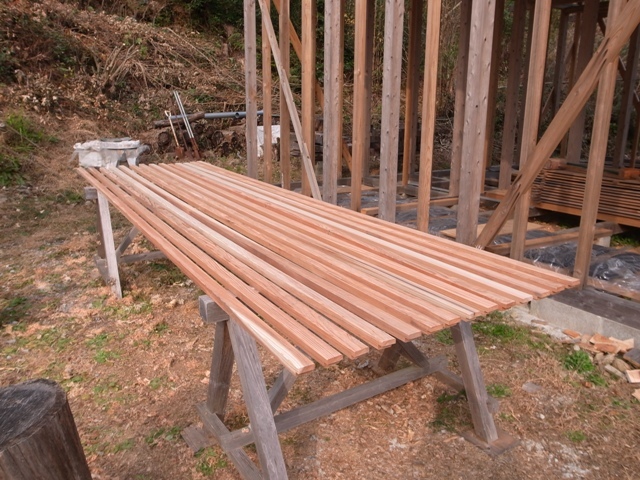

仕上げ完了

広小舞に差し込む ホゾの部分

最後に 垂木受けに接する一組に 傾斜加工を施します。

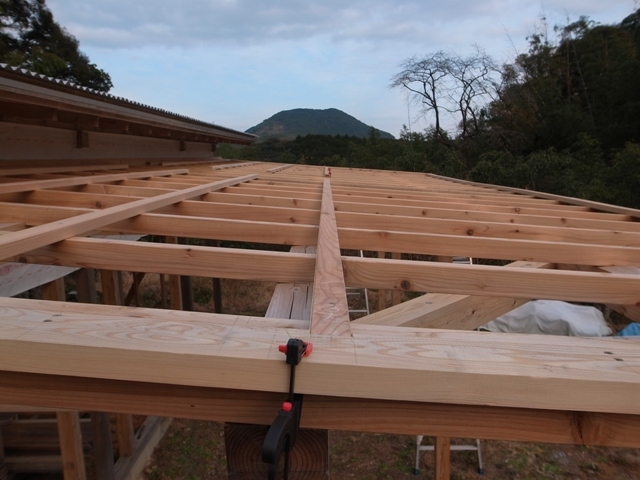

設置風景、水糸に沿って ビス留め

中央部分は 現物合わせで 長さ調整

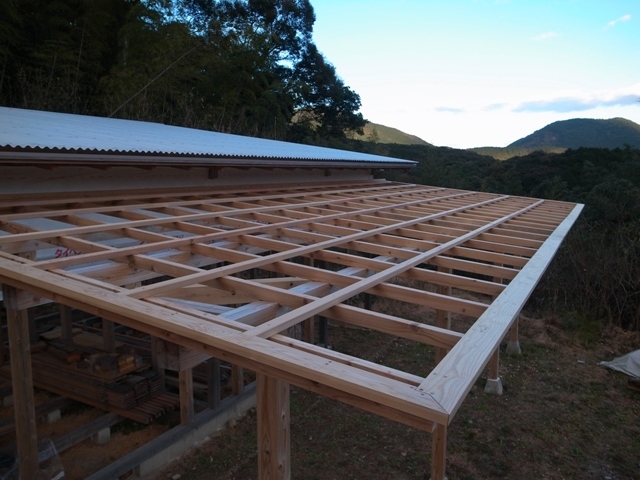

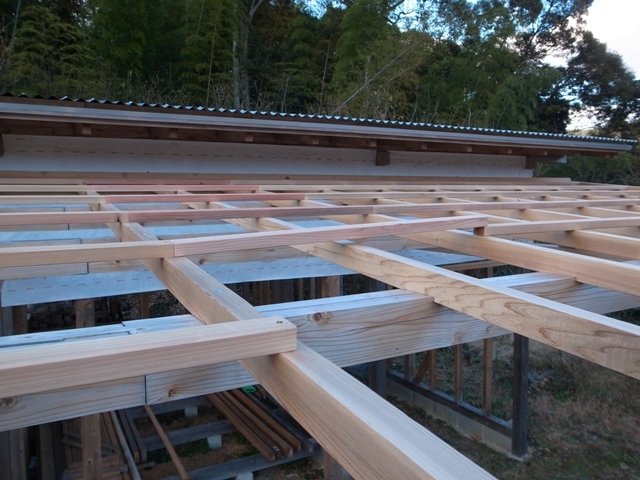

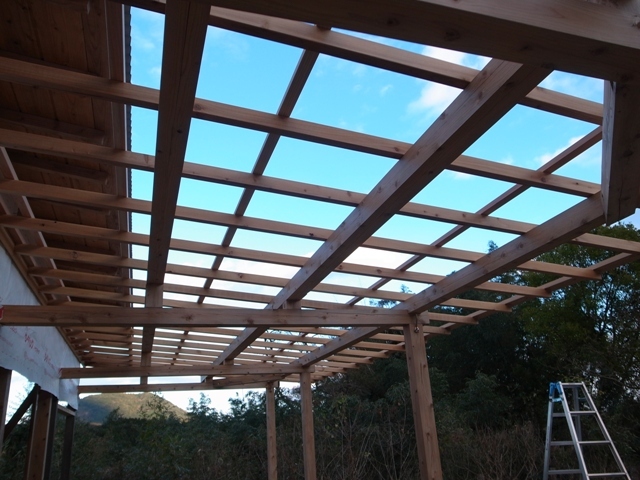

横桟の設置完了 です。

さあ、いよいよ 下屋工事も 最後の工程 波板の設置です。
用意した波板は 日本ポリエステル ポリカ波板 32波 12尺 フロストグレー 15枚
縦方向一枚板にしたかったので 取扱いのある 吉川商工より ネット通販
いろいろな質問にも 迅速に回答いただき 感謝しています。

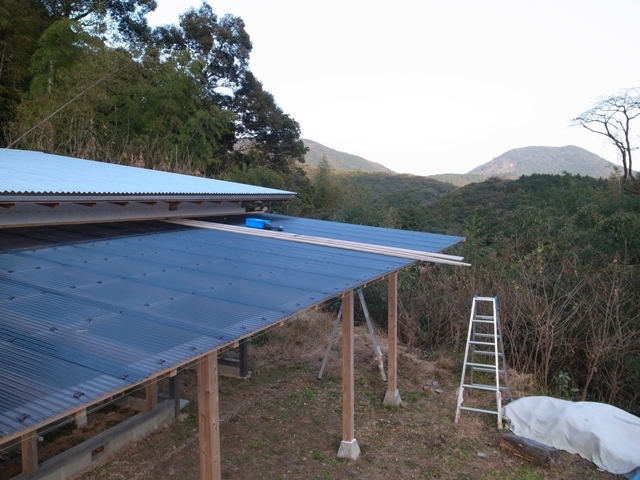

ビス留め前に 全て並べて 位置を確認

左右側面を 広小舞側面と平行になるよう ピシッと取り付けたい
計算上の出代は 25mm、いい感じで 仮置きすると 広小舞の設置誤差が 明らかになる

平行四辺形になっている影響が 軒先に現れる
側面をカットすると波形状に影響がでるので 軒先をカットすることにします。

その前に 波板ビスで 固定

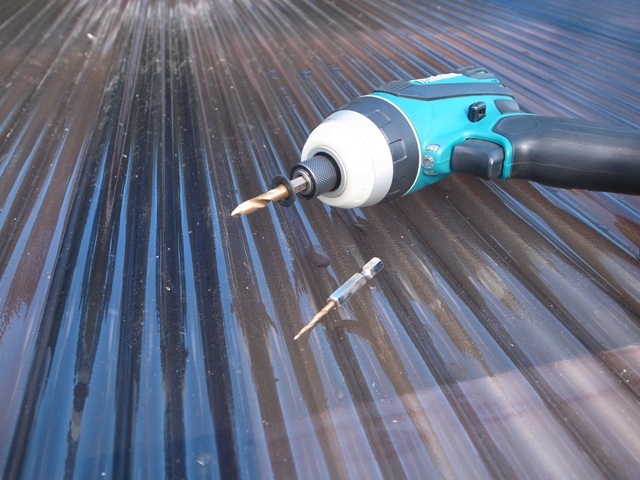

山の頂部に 穴を開ける
跳ねるのを避けるため 下穴を開けます。

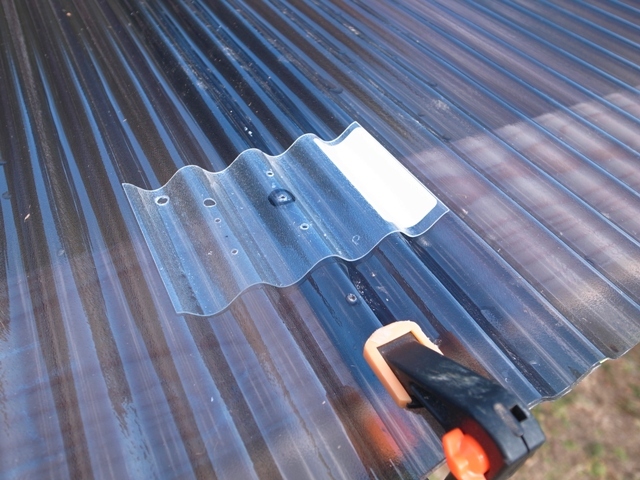

サンプルより作成した お手製定規も使って 万全を期す

いい感じ

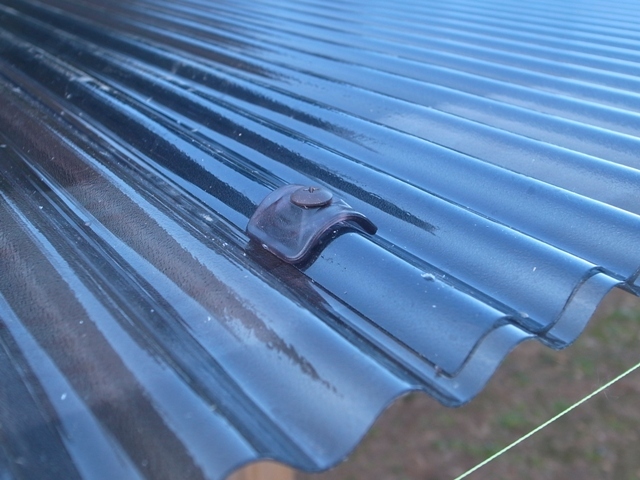

波板ビスは 木下地用 ブロンズ Φ5×35mm 傘とパッキン付属

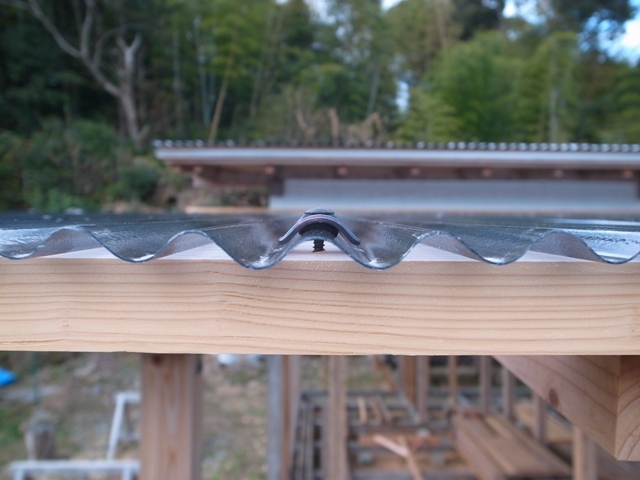

パッキンが圧縮されながら 波板がつぶれない程度で 浮かせて留める
ポリカ波板は 柔らかいので 加減が 難しい、締めすぎると ゆがんで 見た目 悪い です。
写真のビスも 少し締め過ぎ感 アリ

ポリカ波板は 上に乗ると 結構ゆがみます。
左側から 設置して 右の最後で 出代がなくなる なんてことを避けるため
上に乗らずに固定できる軒先の重ね部を 先に固定して 位置を確定しました。

上に乗る時は 貫板に乗って 荷重を分散させながら、なんとか 完了

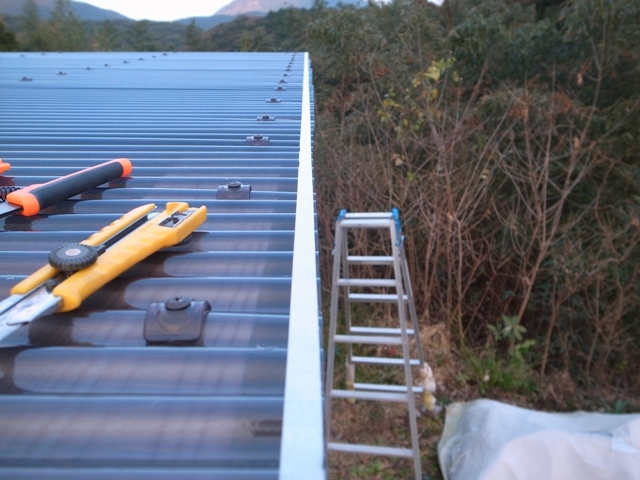

軒先のカットに移行します。

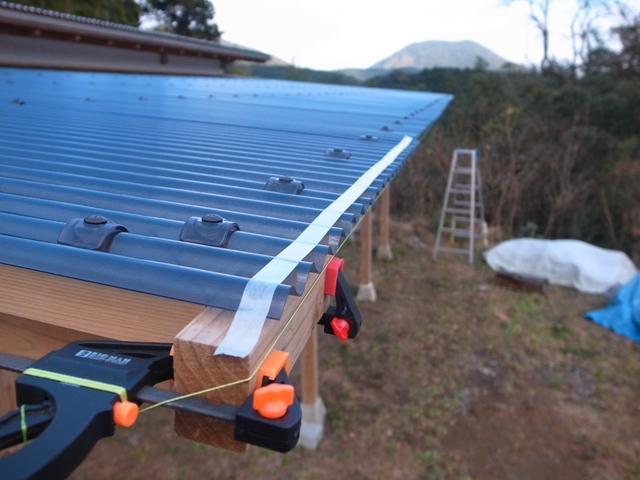

水糸に沿って マスキングテープで カット位置をマーク

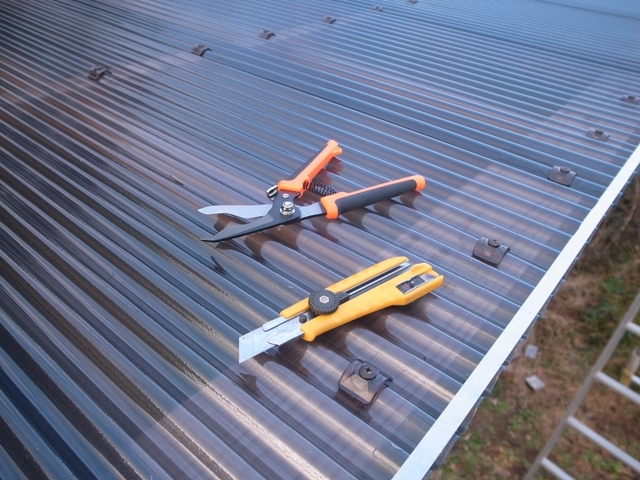

まずは 波板ハサミ や カッターで トライ

粗さが目立ち、仕上がりがイマイチ

もう少し 細かく丁寧に仕上げたいなと 探した道具がコレ

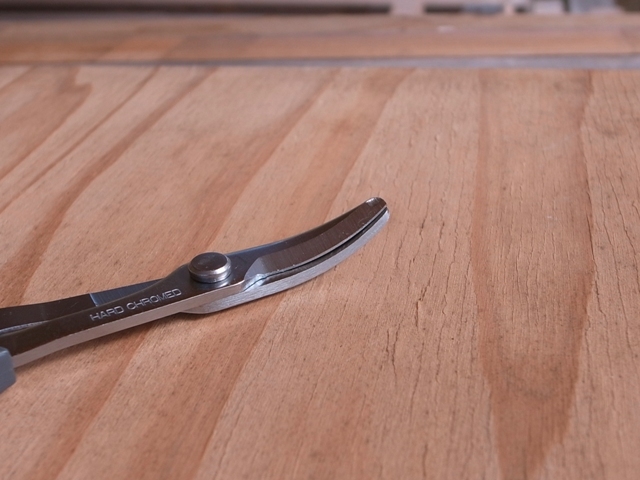

クラフトチョキ 金属用曲刃 No.350-M
刃が いい感じで 曲がっているので 先端の荒を整えることができそうです。

こんな感じで ビフォー

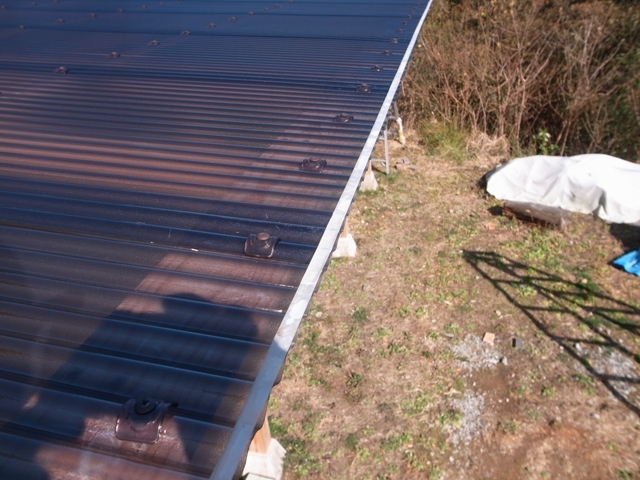

アフター、まあまあの仕上りに 満足

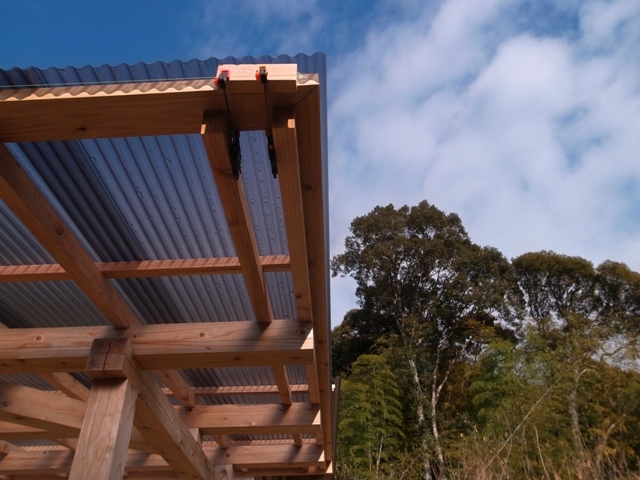

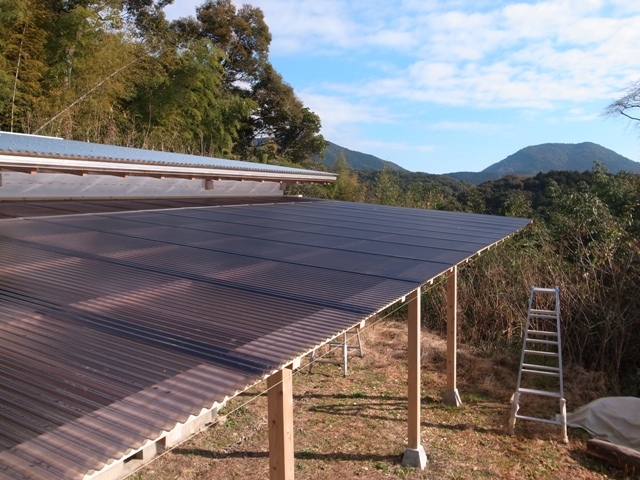

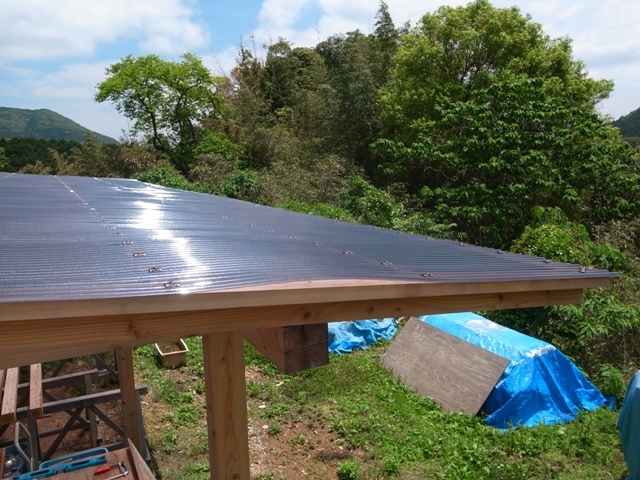

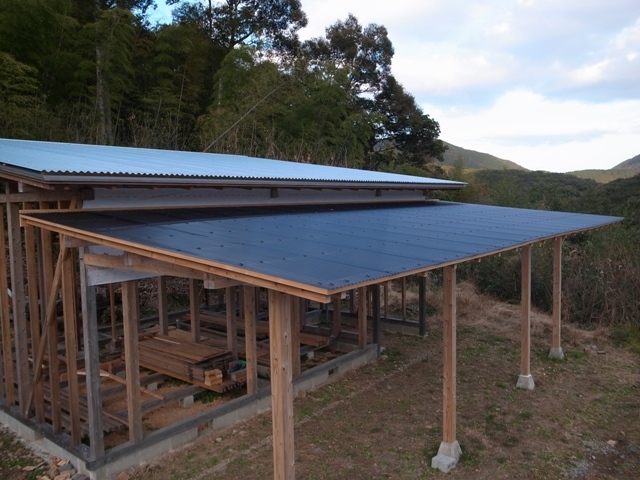

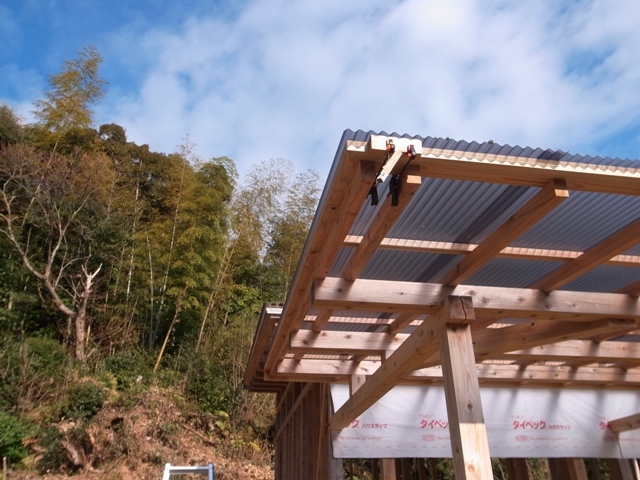

こうして 波板の設置も終え 下屋工事が 完了しました。


最後に 後日明らかになったコトも含め ポリカ波板で経験した いくつかのトラブルを紹介しておきます。
ポリカ波板は 軽く丈夫で安価と 良い商品なのですが、ポイントを押さえて施工する必要を感じます。

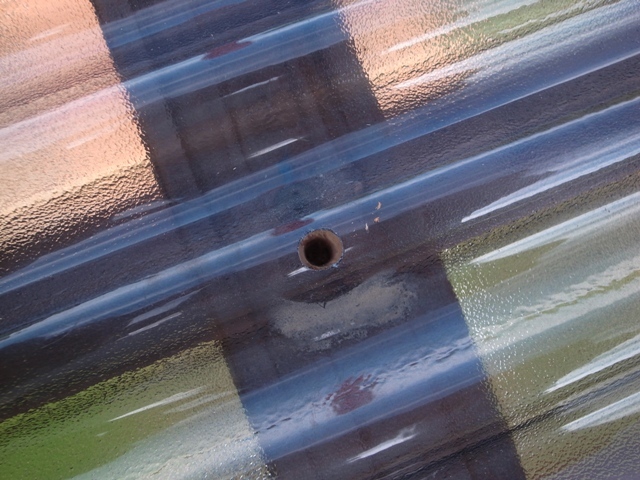

まずは 貫通穴の補修跡、水に強い ポリエチレンクロステープで簡易補修し 様子見
インパクトドライバーの座りが悪く 倒れた拍子で 下穴キリで貫通しました。

こちらは 後日判明した雨漏り対応で 波板ビスの傘を 取り外しています。
主屋の軒先の直下 と ビス位置が たまたま 一致
雨天時 軒先から 滝のように流れ落ちる雨水が 傘と波板のクリアランスの間に溜まり
表面張力と毛細管現象で 雨漏り
水は 本当に恐ろしい、重力方向を見極め 水の溜まらない構造を 常に意識しています。

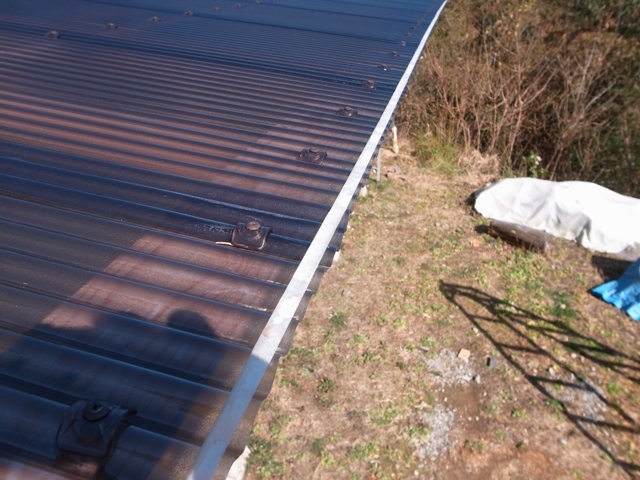

後日談をもうひとつ、直射日光による熱膨張で ゆがみが発生、見た目 とてもよろしくない


原因は ポリカ波板の熱膨張を考慮せず、ビス径Φ5㎜に対して ビス穴Φ5.5㎜で施工、クリアランス不足です。

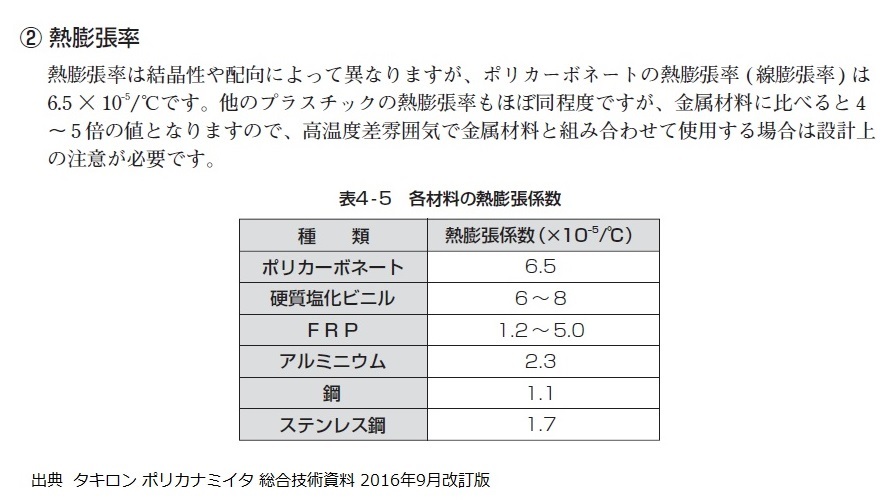

ポリカーボネートの熱膨張率は 金属材料の4~5倍、見落としていました。
マニュアルには 2㎜のクリアランスが必要とあります。


後日、全ての穴をΦ6.5㎜の波板キリで拡大、目標はΦ7㎜なので 多少グリグリしてます。


対策当初は ゆがみが残っていましたが、寒い冬を過ぎて 大きな収縮も起きたようで 今は落ち着いています。

自分の頭を動かして準備して、自分の手足を動かして組み立てる
困った結果が生じたら、もう一度 柔軟に頭を動かし 手足を動かす
自分が納得できるまで そのプロセスを繰り返す それは 自分にとって たまらない時間の使い方なのです。
お金では買えない やらなければ見えない 何かがあると 感じています。

これからも 日々精進、いつか完成するであろう 自城自作を進めていきます。

次回 5月末は 次のステップ 土間工事の紹介です。
どうぞ お楽しみに!
